Inteligentny sprzęgacz optyczny do sterowania tranzystorów IGBT z aktywnym układem Millera

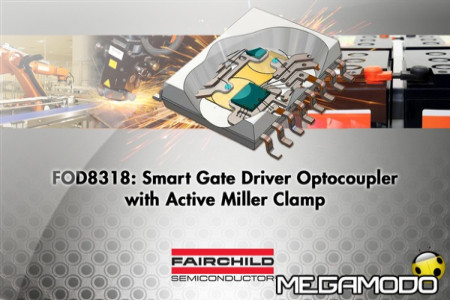

W przemysłowych układach sterowania tranzystorów IGBT projektanci stosowali dotąd najczęściej tradycyjne rozwiązania bazujące na elementach dyskretnych, których wadą był duży stopień złożoności i wysoka cena podzespołów. Opracowany przez firmę Fairchild inteligentny sprzęgacz optyczny FOD8318 pozwala wyeliminować obie te niedogodności.
Zawiera aktywny układ Millera powodujący odcięcie tranzystora IGBT w przypadku pojawienia się impulsów o dużym współczynniku narastania napięcia dv/dt, bez potrzeby stosowania ujemnego źródła zasilającego. Ponadto, został wyposażony w inne obwody zabezpieczające (antynasyceniowy, podnapięciowy, łagodnego wyłączania), zapobiegające pojawieniu się warunków pracy mogących doprowadzić do przegrzania tranzystora. FOD8318 może być stosowany do sterowania bramek większości tranzystorów IGBT o parametrach znamionowych do 1200 V/150 A. Charakteryzuje się wydajnością prądową 2,5 A i współczynnikiem CMR równym 35 kV/µs (VCM=1500 V). Może być sterowany bezpośrednio z wyjść układów TTL/CMOS o zasilaniu 3,3/5 V. Ceny hurtowe zaczynają się od 3,80 USD przy zamówieniach 1000 sztuk.
