Translator poziomów logicznych FXL3SD206

Translator poziomów logicznych i multiplekser do układów SDIO

FXL3SD206 to translator poziomów logicznych z funkcjami multipleksera i demultipleksera, przeznaczony do współpracy z układami SDIO. Akceptuje napięcia na portach A, B i C z zakresu od 1,65V do 3,6V. Umożliwia rozszerzenie interfejsu SDIO na dwa urządzenia peryferyjne. W takim układzie każde z urządzeń może się komunikować z hostem poprzez ten sam interfejs. W alternatywnej konfiguracji FXL3SD206 umożliwia podłączenie dwóch urządzeń host do pojedynczego urządzenia peryferyjnego.

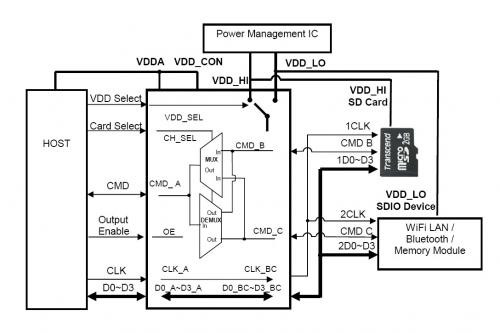

W konfiguracji z pojedynczym urządzenia host, podłączony jest do niego port A, natomiast porty B i C współpracują z urządzeniami peryferyjnymi. Poziomy napięć portu A odpowiadają poziomowi V_DDA, natomiast poziomy napięć na portach B i C odpowiadają napięciu z linii V_{DD_HI} lub V_{DD_LO}, w zależności od polaryzacji linii VDD_SEL. W trakcie normalnej pracy napięcie V_{DD_HI} musi być równe lub wyższe od napięcia V_{DD_LO}. Poziomy napięć na liniach CH_SEL, VDD_SEL i OE odpowiadają poziomowi napięcia na linii V_{DD_CON}.

Wybór trasy komunikacji (z portu A do B lub z portu A do C) jest dokonywany poprzez podanie odpowiedniego stanu logicznego na linię CH_SEL. Wybrany kanał pozostaje w stanie wysokiej impedancji do momentu, gdy V_DD osiągnie poziom aktywny, a na linii OE pojawi się wysoki stan logiczny. Kierunek transmisji danych jest kontrolowany automatycznie przez układ, co eliminuje jedno dodatkowe wyprowadzenie sterujące.

FXL3SD206 jest zamykany w obudowie Micro-NLP o powierzchni 2,5 x 3,4mm i grubości 0,6mm. Może pracować w przemysłowym zakresie temperatur od -40ºC do +85ºC. Jest zabezpieczony przed wyładowaniami elektrostatycznymi do 12kV (HBM).
