Układ skalowania obrazu wideo SD-HD BU1521GVW

Układ skalowania obrazu SDTV (4:3) ? HDTV (1080p, 16:9)

Opracowany przez firmę Rohm układ BU1521GVW dokonuje skalowania obrazu z formatu SDTV (NTSC/PAL, 4:3) do HDTV (maks. 1080p, 16:9). Został opracowany pod kątem zastosowań w odbiornikach TV i innych urządzeniach audio-wideo.

Stosowane obecnie układy skalowania pomiędzy formatami SD i HD pozwalają zmienić rozdzielczość obrazu, nie wymuszając jednocześnie zmiany rozmiarów ekranu. Większość z nich ma wbudowaną pamięć ramek (pozwalającą zachować jak najwyższą jakość obrazu) i jest wytwarzana w obudowach o 100 i więcej wyprowadzeniach. W konsekwencji wymagają one stosunkowo dużych obudów, co utrudnia implementacją w urządzeniach przenośnych. Z kolei przeznaczone do urządzeń przenośnych układy skalujące pozbawione wewnętrznej pamięci ramek, generują obraz daleki od ideału.

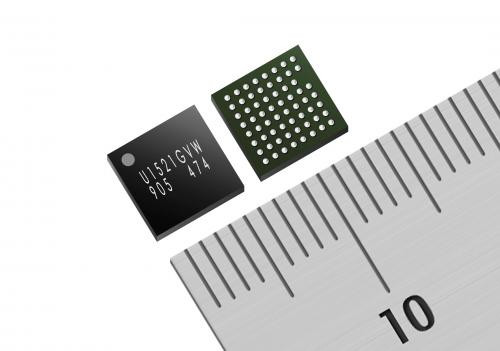

Problem jakości obrazu udało się rozwiązać w opracowanym przez Rohm układzie BU1521GVW, wykorzystującym unikalny algorytm konwersji SD-HD. Układ ten zapewnia akceptowalną jakość obrazu, a równocześnie jest zamykany w miniaturowej obudowie BGA o wymiarach 6 x 6 x 0,9mm. Obok zgodności ze specyfikacją HD 1080p, dostarcza szereg filtrów wideo pozwalających rozszerzyć funkcjonalność urządzeń przenośnych.

Ważniejsze cechy:

• kompatybilność z wejściowymi sygnałami NTSC/PAL (ITUR-BT 656, YCbCr=4:2:2, 8-bit.),
• kompatybilność z wyjściowymi formatami do 1080p (SMPTE274, YCbCr=4:2:2 16-bit.),
• dostęp do wewnętrznych rejestrów poprzez interfejs SPI,
• wbudowana pętla PLL (częstotliwość wejściowa 27 MHz),
• częstotliwości wyjściowe 27, 74, 74,175824, 148,5, 148,351648 MHz,
• funkcja konwersji IP (z formatu NTSC/PAL interlaced do formatu 480p/576p progressive),
• funkcja filtru wejściowego (5 x 5), którego współczynniki są przechowywane w wewnętrznych rejestrach,
• obudowa SBGA063W060 (6 x 6 x 0,9mm, rozstaw pól 0,65mm).
