Kontroler ładowania bezprzewodowego akumulatorów litowo-jonowych

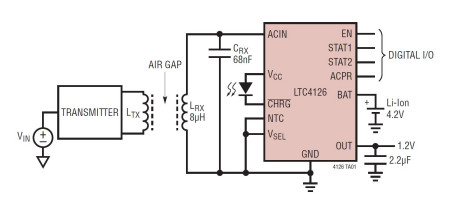

LTC4126 to miniaturowy kontroler ładowania bezprzewodowego akumulatorów litowo-jonowych, zoptymalizowany do zastosowań w urządzeniach przenośnych. Zawiera konwerter DC-DC z przełączanymi pojemnościami i dwoma wyjściami: głównym do ładowania akumulatora oraz pomocniczym 1,2 V/60 mA do bezpośredniego zasilania układów ASIC w urządzeniach docelowych.

Taka architektura pozwala ograniczyć do minimum liczbę elementów współpracujących oraz umożliwia projektowanie urządzeń o całkowicie szczelnej konstrukcji, bez wyprowadzeń i złączy, nie wymagających okresowej wymiany baterii. Przykłady zastosowań LTC4126 to aparaty słuchowe, inteligentne plastry medyczne, słuchawki bezprzewodowe oraz urządzenia IoT.

Napięcie ładowania akumulatora (4,2 lub 4,35 V) jest ustalane za pomocą zewnętrznych wyprowadzeń. Prąd ładowania wynosi 7,5 mA. Do zalet układu należy m.in. możliwość monitorowania temperatury akumulatora i wbudowany timer mierzący czas ładowania. Ponadto, LTC4126 zawiera zabezpieczenie przed zbyt niskim napięciem akumulatora, powodujące jego odłączenie w sytuacji spadku napięcia poniżej 3,0 V.

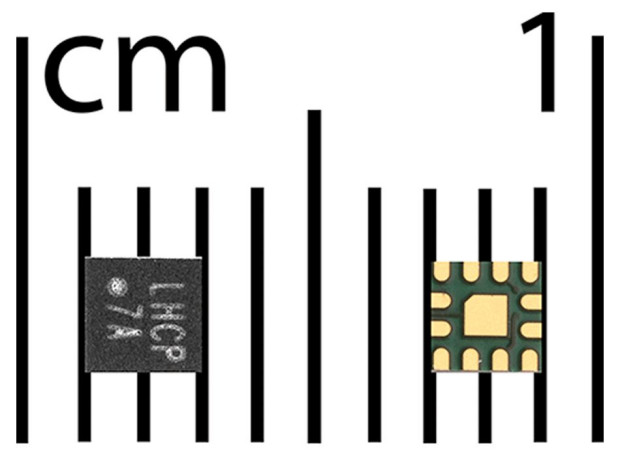

Częstotliwość taktowania konwertera może być ustalana na jednej z dwóch predefiniowanych wartości: 50 kHz lub 75 kHz, pozwalając przenieść zaburzenia elektromagnetyczne poza pasmo akustyczne. LTC4126 został zaprojektowany do pracy w zakresie temperatur otoczenia od -20 do +85°C. Jest zamykany w obudowie LQFN-12 o wymiarach 2 x 2 x 0,75 mm.

Jego ceny hurtowe zaczynają się od 2,65 USD.
