Układ kondycjonowania sygnałów ZMD31210 cLite

Układ kondycjonowania do czujników pojemnościowych

ZMD31210 cLite, nowy układ kondycjonowania sygnałów do czujników pojemnościowych opracowany przez firmę AMD AG, oferuje 14-bitową rozdzielczość oraz dokładność wynoszącą 0,5% w szerokim zakresie temperatur pracy i pojemności wejściowych. Może znaleźć zastosowania w elektronice samochodowej, przemysłowej i medycznej. Pobiera typowo 60µA prądu w zakresie napięć zasilania od 1,8 do 5,5V.

ZMD31210 może być skonfigurowany jako interfejs służący do podłączania czujników o pojemności od 2 do 260pF, uzyskując przy tym czułość rzędu 125aF (attofaradów) na bit. Współpracuje z czujnikami z wyjściem asymetrycznym i różnicowym. Kalibracja odbywa się na drodze cyfrowej w pojedynczym cyklu, eliminując koszt trymowania laserowego i skracając czas produkcji w pełni skalibrowanych modułów pomiarowych.

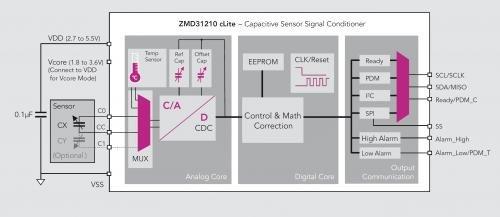

ZMD31210 może współpracować z mikrokontrolerem lub może pracować autonomicznie, np. w charakterze przełącznika. Charakteryzuje się 14-bitową rozdzielczością pomiaru pojemności oraz pełną 14-bitową kompensacją offsetu, czułości i temperatury, realizowaną przez wbudowany procesor DSP realizujący algorytm korekcyjny. Współczynniki kalibracyjne są przechowywane w wewnętrznej pamięci EEPROM. Interfejs systemowy obsługuje protokoły I²C, SPI, PDM oraz generuje sygnały alarmowe.

Standardowy zakres napięć zasilania rozciąga się od 2,7 do 5,5V, a dokładność wynosi 0,25% dla zakresu ?20...+85ºC i 0,5% dla zakresu ?40...+125º. ZMD31210 oferuje też wyprowadzenie zasilające Vcore, umożliwiające zasilanie napięciem od 1,8 do 3,6V. W tym przypadku dokładność wynosi 1% dla zakresu ?20...+85ºC. W zależności od konfiguracji pobór prądu może być zmniejszony do 60µA, natomiast w stanie uśpienia nie przekracza 1µA.

ZMD31210 zostanie wprowadzony do produkcji masowej w ostatnim kwartale b.r. Będzie produkowany w obudowie TSSOP-14. Ceny hurtowe mają wynosić od 2,93 USD przy zamówieniach 1000 sztuk.
