Stereofoniczny wzmacniacz audio klasy D o mocy 2 x 15 W rms

SSM3582A to nowy stereofoniczny wzmacniacz audio klasy D z oferty firmy Analog Devices, mogący pracować z maksymalną mocą ciągłą 2 x 15 W rms przy obciążeniu 4 Ω/8 Ω i współczynniku THD poniżej 1%. Jest wzmacniaczem z wejściem cyfrowym, charakteryzującym się dużą skalą integracji. Nie wymaga stosowania zewnętrznych filtrów w stopniu wyjściowym, a jedynie kilku miniaturowych kondensatorów i rezystorów. Może pracować z pojedynczym napięciem zasilania z zakresu od 4,5 do 16 V przy korzystaniu z wewnętrznych regulatorów LDO, jak również w trybie bez regulatorów z dwoma oddzielnymi napięciami zasilania: 5 V i 1,8 V, pozwalającym obniżyć do minimum straty mocy.

Dzięki zastosowaniu modulacji spread spectrum Σ-Δ oraz opcjonalnemu trybowi low-EMI, SSM3582A obsługuje architekturę z bezpośrednim podłączeniem głośników i zapewnia małą emisję elektromagnetyczną w porównaniu z innymi wzmacniaczami klasy D. Sygnał wejściowy jest dostarczany w postaci cyfrowej, co zmniejsza ryzyko jego zakłócenia. Układ zapewnia znakomite parametry audio, w tym stosunek sygnału do szumu równy 106 dB, współczynnik THD+N na poziomie 0,004% i wyjściowe napięcie szumów 38,5 µV. Jego sprawność sięga 93,8% przy impedancji obciążenia 8 Ω oraz 90,6% przy 4 Ω. Optymalizacja impulsów wyjściowych pozwala na współpracę z bardzo małymi obciążeniami, już od 3 Ω/5 µH w trybie stereo i 2 Ω/5 μH w trybie mono, typowymi dla szerokopasmowych głośników wysokotonowych.

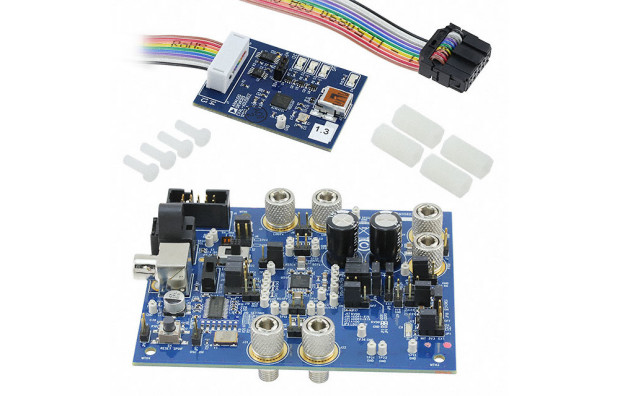

SSM3582A automatycznie przełącza wzmacniacz i przetwornik C/A w tryb shutdown przy braku sygnału wejściowego i powraca do normalnej pracy po podaniu niezerowego sygnału na wejście. Może pracować w zakresie temperatur otoczenia od -40 do +85°C. Zawiera zabezpieczenie przed przegrzaniem, zwarciem wyjścia i zbyt niskim napięciem wejściowym. Jest zamykany w obudowie LFCSP-40 o powierzchni 6 x 6 mm. Firma Analog Devices oferuje też zestaw ewaluacyjny (ozn. EVAL-SSM3582).

Ważniejsze cechy SSM3582A:

• moc wyjściowa (stereo):
  - 2 x 14,67 W @ 12 V, 4 Ω, THD+N<1%,
  - 2 x 14,4 W @ 16 V, 8 Ω, THD+N<1%,
• moc wyjściowa (mono):
  - 49,69 W @ 16 V, 2 Ω, THD+N<1%,
• pobór prądu w trybie shutdown: <1 µA,
• zakres szybkości próbkowania: 8 kHz…192 kHz z 24-bitową rozdzielczością,
• obsługiwane protokoły sygnału wejściowego PCM: I²S, left justified, TDM,
• liczba dostępnych adresów I²C: 16 (do 32 kanałów audio),
• wbudowany czujnik temperatury o dokładności 1°C z odczytem przez interfejs I²C,
• możliwość pracy w trybie autonomicznym bez komunikacji przez interfejs I²C,
• funkcje AGC, Power-on Reset i Automatic Power-down.



Schemat aplikacyjny SSM3582A przy pracy dwukanałowej
