Moduł wzmacniacza audio klasy D do Raspberry Pi

Infineon Technologies wprowadza na rynek nowy moduł HAT (Hardware Attached on Top) do komputerów Raspberry Pi, zawierający wzmacniacz audio klasy D oparty na układzie MERUS MA12070P. Został on zaprojektowany do zastosowań m.in. w głośnikach aktywnych z bezprzewodową transmisją strumieni audio, oferując szczytową moc wyjściową 40 W/4 Ω przy małych gabarytach. Szybką i łatwą konfigurację systemu zapewnia kompatybilność modułu z dystrybucjami Linuksa m.in. Raspbian i Volumio. Stopień wyjściowy może być skonfigurowany do pracy w układzie dwukanałowym BTL (bridge tied load) lub jednokanałowym PBTL (paralel bridge tied load) w zależności od aplikacji docelowej.

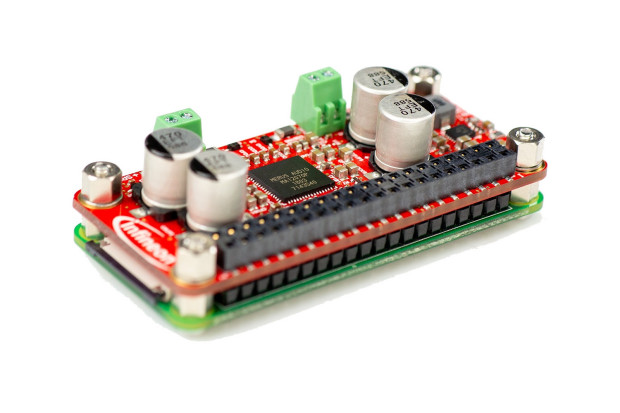

Nowy moduł KIT_40W_AMP_HAT_ZW jest kompatybilny z komputerem Raspberry Pi Zero W. Zastosowany w nim wzmacniacz audio MERUS MA12070P z technologią multilevel zapewnia równocześnie dużą sprawność energetyczną, dużą moc wyjściową i małe zniekształcenia. Nie wymaga współpracy z dużą cewką indukcyjną w obwodzie wyjściowym, co pozwala w znacznym stopniu ograniczyć koszt elementów współpracujących i powierzchnię płytki drukowanej. Do zasilania Raspberry Pi i modułu HAT wystarcza standardowy zasilacz USB 5 V/2,5 A, bez potrzeby stosowania dodatkowego źródła.
