Podwójny małostratny MOSFET 40A w obudowie 5 x 6mm

CSD86350Q5D to podwójny tranzystor MOSFET linii NexFET produkcji Texas Instruments, przystosowany do współpracy z kontrolerami DC-DC. Zawiera dwa tranzystory połączone w układzie półmostkowym.

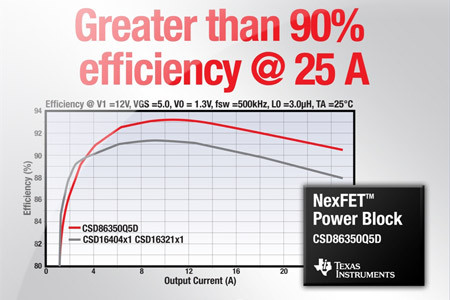

Mały poziom strat tego układu pozwala zwiększyć sprawność bazujących na nim przetwornic DC-DC do ponad 90%, co oznacza ograniczenie strat występujących w wewnętrznej strukturze o około 20% w stosunku do poprzednich wersji.

CSD86350Q5D może pracować z częstotliwością przełączania do 1,5 MHz i maksymalnym prądem wyjściowym 40A, przy czym maksymalną sprawność zapewnia przy prądzie 25A. Znajduje zastosowanie przede wszystkim w przetwornicach niskonapięciowych, pracujących z dużymi prądami wyjściowymi.

Jest zamykany w obudowie SON o powierzchni 5 x 6mm, dwukrotnie mniejszej od wcześniejszych wersji o podobnych parametrach elektrycznych. Cena hurtowa wynosi 1,75 USD przy zamówieniach 1000 sztuk.
