Syntezery PLL na pasmo 50 MHz - 3,5 GHz o bardzo małych szumach fazowych

Peregrine Semicondictor oferuje dwa syntezery PLL charakteryzujące się małym poborem prądu i bardzo małymi szumami fazowymi: PE33361 (n-ułamkowy) i PE33631 (n-ułamkowy z modulacją delta-sigma).

Oba umożliwiają generację częstotliwości z zakresu od 50 MHz do 3,5 GHz. Są przeznaczone do zastosowań w stacjach bazowych telefonii komórkowej, dekoderach TV-SAT, systemach komunikacyjnych Wi-MAX i sprzęcie pomiarowym.

Przy napięciu zasilania 3,3V pobierają odpowiednio 45 i 40mA prądu. PE33631 może być programowany przez interfejs szeregowy i w trybie dostępu bezpośredniego, natomiast PE33361 dodatkowo przez interfejs równoległy. Oba układy zawierają preskaler 10/11, detektor fazy-częstotliwości, komparator fazy i licznik. PE33631 dodatkowo zawiera 18-bitowy modulator delta-sigma zwiększający rozdzielczość częstotliwościową.

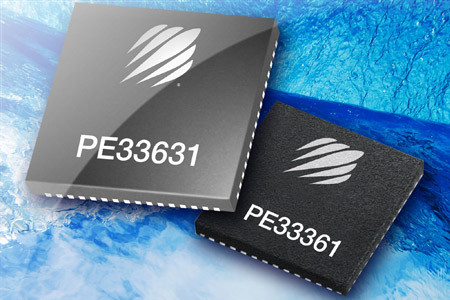

PE33361 i PE33631 są wytwarzane w obudowach odpowiednio QFN-48 i QFN-64. Zawierają zabezpieczenia przed wyładowaniami ESD do 1000V (HBM). Przy zamówieniach 25 tys. sztuk ceny wynoszą odpowiednio 11,52 USD i 12,80 USD. Dostępne są zestawy ewaluacyjne
