8-kanałowy 12-bitowy przetwornik C/A w obudowie 4 x 4mm

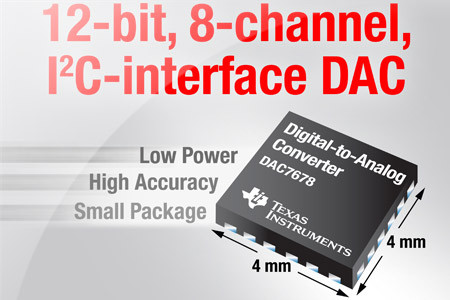

DAC7678 to 8-kanałowy 12-bitowy przetwornik C/A zamknięty w obudowie o powierzchni jedynie 4 x 4mm, zawierający interfejs wyjściowy I2C. Został zaprojektowany do zastosowań w urządzeniach o dużej gęstości upakowania podzespołów, korzystających z wielu kanałów pomiarowych.

Przykładem mogą tu być przenośne przyrządy pomiarowe czy układy sterowania wzmacniaczy mocy w stacjach bazowych telefonii komórkowej. DAC7678 zawiera własne źródło napięcia referencyjnego 2,5V o dokładności początkowej ±5mV i wydajności prądowej ±20mA.

Oferuje dwie możliwości konfiguracji po włączeniu zasilania: z napięciami wyjściowymi ustalonymi na poziomie 0V lub VCC/2. Przy napięciu zasilania 5V pobór prądu w stanie aktywnym wynosi 0,13mA na kanał. Nieliniowość całkowa wynosi ±1 LSB, czas ustalania napięcia na wyjściu 7µs, a energia przepięć na wyjściu 0,15 nV-s. DAC7678 jest zamykany w obudowach QFN-24 i TSSOP-16.

Pracuje w szerokim zakresie temperatur otoczenia od -40°C do +125°C. Ceny hurtowe zaczynają się od 6,00 USD przy zamówieniach 1000 sztuk. Dostępne są 8-, 10- i 12-bitowe odpowiedniki bez wbudowanego źródła referencyjnego (DAC5578, DAC6578, DAC7578) w cenie odpowiednio 3,00, 3,90 i 5,50 USD. Producent oferuje też zestaw ewaluacyjny (DAC7678EVM) w cenie 75 USD.
