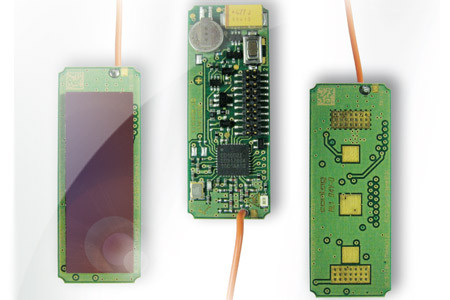

Moduły nadawcze na pasmo 868 MHz z przetwornikami energii słonecznej
Firma EnOcean wprowadziła do oferty nową serię modułów nadawczych na pasmo ISM 868 MHz zasilanych z przetworników energii słonecznej i cieplnej. Stanowią one zminiaturyzowane wersje wcześniejszych modułów STM1x0.
Zawierają nadajnik radiowy z anteną, wbudowany przetwornik energii słonecznej lub interfejs do przetwornika zewnętrznego, przycisk aktywujący LRN i diodę LED sygnalizującą transmisję. Wszystkie wersje z wyjątkiem STM 312 zawierają wbudowane ogniwo słoneczne.
STM 312 korzysta z zewnętrznego ogniwa słonecznego lub przetwornika energii cieplnej. Nadajniki STM 31x monitorują stan 3 wejść cyfrowych i 3 wejść analogowych, STM 320 zawierają wbudowany czujnik magnetyczny (Meder MK01-I) sygnalizujący zbliżenie zewnętrznego magnesu, a STM 330 zawierają czujnik temperatury o zakresie pomiarowym 0...+40°C.
Wszystkie wersje umożliwiają regulowanie cyklu transmisji i mogą pracować w tym samym zakresie temperatur otoczenia od -20 do +60°C. Ich wymiary wynoszą 43 x 16 x 9mm. Wbudowane kondensatory służą do gromadzenia energii elektrycznej wykorzystywanej do zasilania nadajnika przy braku oświetlenia słonecznego.
W typowej aplikacji z przesyłaniem paczek danych w 15-minutowych odstępach źródło to wystarcza na 4 dni ciągłej pracy modułu. Typowe zastosowania obejmują bezobsługowe detektory gazu oraz czujniki zamknięcia okien, temperatury, wilgotności, światła lub ciśnienia.
Moduły STM 31x i STM 330 są konfigurowane za pomocą interfejsu szeregowego lub pinów konfiguracyjnych. Użytkownik może ustalić okres budzenia co 1, 10 lub 100s i częstotliwość transmisji w każdym, co 10 lub co 100 cyklu.
W przypadku korzystania z interfejsu szeregowego możliwe jest dodatkowo konfigurowanie m.in. poziomów progowych napięć dla wejść analogowych. W ofercie EnOcean znajduje się specjalizowany ultraniskonapięciowy konwerter DC-DC o symbolu ECT 310 przeznaczony do zasilania modułów STM 312 energią cieplną.
Charakteryzuje się on możliwością pracy z napięciem wejściowym już od 20mV odpowiadającym zmianie temperatury o 2K tanich elementów Peltiera. Ze względu na małe wymiary może być przylutowany do dolnej powierzchni modułu STM 312.
