Kontroler zasilania dla zestawu 2...9 superkondensatorów

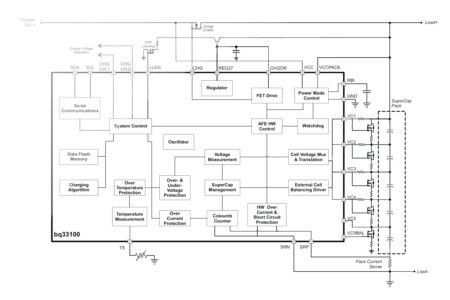

Kontroler bq33100 jest przeznaczony do sterowania pracą od 2 do 9 superkondensatorów połączonych szeregowo. Realizuje funkcje monitorowania, sterowania ładowaniem i zabezpieczające. W przypadku współpracy z maksymalnie 5 superkondensatorami umożliwia równoważenie napięć i monitorowanie kondycji każdego z nich indywidualnie.

Analizuje m.in. pojemność, rezystancję ESR, stopień naładowania oraz prąd i napięcie ładowania. Przy współpracy z większą liczbą superkondensatorów mierzy jedynie sumaryczne napięcie. Realizuje zabezpieczenie nadnapięciowe, zwarciowe i termiczne.

Do pomiaru parametrów pracy wykorzystuje wewnętrzny 16-bitowy przetwornik A/C delta-sigma z 16-kanałowym multiplekserem. bq33100 komunikuje się z kontrolerem host za pomocą interfejsu SMBus.

Pobiera maksymalnie 450µA prądu w stanie aktywnym i <1µA w trybie shutdown. Jest produkowany w obudowie TSSOP-24 o powierzchni 7,8 x 6,4mm. Cena hurtowa układu wynosi 4,20 USD przy zamówieniach 1000 sztuk.
