Energooszczędny transceiver 2,4 GHz o poborze prądu 14 mA w stanie aktywnym

Firma Atmel opracowała nowy typ transceivera do urządzeń bateryjnych pracujących w aplikacjach ZigBee/IEEE 802.15.4, 6LoWPAN, RF4CE i ISM 2,4 GHz. Najważniejszą cechą tego układu jest energooszczędna praca. AT86RF233, pracujący z napięciem zasilania z zakresu od 1,8 do 3,6 V pobiera typowo 14 mA prądu w stanie aktywnym, 6 mA w trybie odbioru i 0,02 µA w trybie uśpienia, zapewniając przy tym krótki czas przejścia z trybu uśpienia do aktywnego, poniżek 0,4 ms.

Może znaleźć zastosowanie w czujnikach bezprzewodowych, przemysłowych systemach monitorowania i sterowania, urządzeniach zasilanych przetwornikami energii fizycznej (tzw. energy harvesting) i innych przebywających przez większość czasu w trybie uśpienia, a uaktywnianych jedynie w krótkich przedziałach czasu do przeprowadzenia transmisji danych.

Zapewnia maksymalną prędkość transmisji 2 Mb/s, czułość odbiornika równą -101 dBm i moc wyjściową nadajnika regulowaną w zakresie od -17 do +4 dBm. Bezpieczeństwo transmisji zapewnia wbudowany szyfrator sprzętowy AES-128 z generatorem liczb losowych.

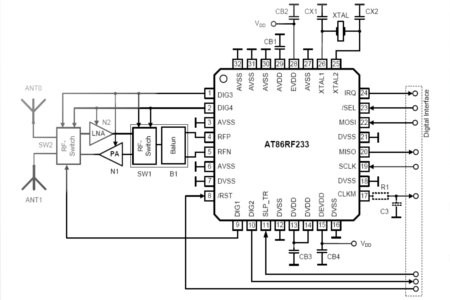

Dzięki dużej skali integracji wymaga minimalnej liczby elementów współpracujących, pozwalając ograniczyć powierzchnię płytki PCB i koszt realizacji urządzenia. W najprostszej implementacji wymagana jest jedynie antena, rezonator kwarcowy i kilka kondensatorów.

Kolejną zaletą układu jest prosty interfejs do komunikacji z mikrokontrolerem. Wymagane są tu jedynie dwie linie GPIO, pojedyncza linia przerwania, linia zegara i interfejs SPI zapewniający dostęp do wewnętrznych rejestrów i bufora.

Do realizacji projektów na bazie AT86RF233, firma Atmel dostarcza zestaw kitów, narzędzi i stosów protokołów. W przypadku projektów wykorzystujących równocześnie transceiver AT86RF233 i mikrokontroler AVR XMEGA szczególnie przydatne może być najnowsze środowisko projektowe Atmel Studio 6 zapewniające obsługę mikrokontrolerów AVR i ARM Cortex-M oraz zawierające około 1000 przykładowych projektów z kodami źródłowymi.

W ofercie Atmel znajduje się też zestaw REB233SMAD-EK z dwiema ewaluacyjnymi płytkami radiowymi bazującymi na transceiverach AT86RF233 i mikrokontrolerach ATxmega256A3. AT86RF233 jest zamykany w obudowie QFN-32 o wymiarach 5 x 5 x 0,9 mm. Jest przewidziany do pracy w zakresie temperatur od -40 do +85°C.
