Sterowane cyfrowo przetwornice DC-DC dla systemów bez szyn komunikacyjnych

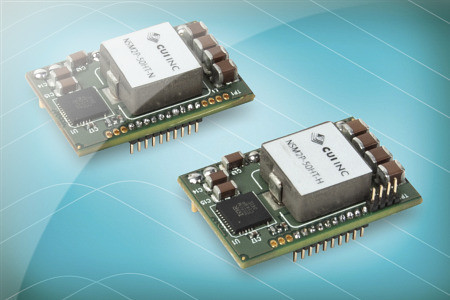

Firma CUI wprowadziła na rynek serię przetwornic DC-DC POL linii No-Bus, oferujących wszystkie zalety przetwornic konfigurowanych cyfrowo, natomiast nie wymagających ciągłej komunikacji z mikrokontrolerem w trakcie pracy. Przetwornice NSM2P oferują te same funkcje konfiguracyjne, co w przypadku serii NDM2P wprowadzonej niedawno do sprzedaży.

Dotyczy to m.in. automatycznej kompensacji cycle-by-cycle oraz automatycznego balansowania między stabilnością systemu i dynamiką. Programowanie przetwornic odbywa się na etapie projektowania i testowania urządzenia za pomocą dostarczanego przez producenta graficznego interfejsu użytkownika. Projektant może dynamicznie zmieniać parametry konfiguracyjne i obserwować ich wpływ na działanie układu zasilającego, a po zakończeniu fazy projektowania zapisać optymalną konfigurację. Jest ona programowana na stałe w module na etapie produkcji.

Przetwornice NSM2P akceptują napięcia wejściowe z zakresu 4,5...14 V i umożliwiają stabilizację napięcia wyjściowego w zakresie od 0,6 do 3,3 V z dokładnością 1%. Zapewniają sprawność sięgającą 93% przy połowie obciążenia. Wydajność prądowa wynosi w zależności od wersji 12, 25 lub 50 A (ozn. NSM2P-12, -25, -50), a moc wyjściowa odpowiednio 39,6 W, 82,5 W i 165 W.

Przetwornice NSM2P są w zależności od wydajności prądowej NSM2P zamykane w obudowach DIP o wymiarach od 20,95 x 12,7 x 7,26 do 30,85 x 20 x 9,2 mm. W przyszłości pojawią się też wykonania w obudowach SIP i SMT.
