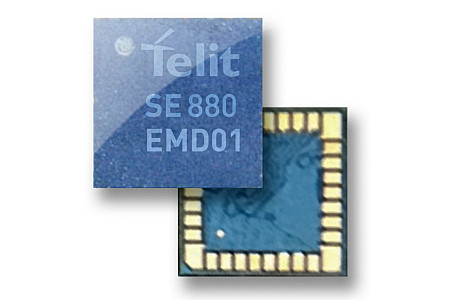

Miniaturowy 48-kanałowy odbiornik GPS w obudowie o wymiarach 4,7 x 4,7 x 1,4 mm

Firma Telit Wireless Solutions specjalizująca się w produkcji modułów komunikacyjnych M2M wprowadziła na rynek miniaturowy moduł GPS o symbolu Jupiter SE880 o małych wymiarach, dużej czułości i krótkim czasie akwizycji sygnału. Został on wykonany na bazie odbiornika SiRFstarIV. Zaletą tego modelu jest przede wszystkim bardzo łatwa implementacja w urządzeniu docelowym.

Wykonanie prototypu możliwe jest w ciągu tygodnia, w odróżnieniu od dostępnych na rynku projektów referencyjnych chipsetów, których adaptacja do projektu użytkownika może trwać miesiącami.

Jupiter SE880 zawiera wszystkie obwody niezbędne do realizacji w pełni funkcjonalnego odbiornika. Wymaga podłączenia jedynie rezonatora kwarcowego 35 kHz, anteny, zasilania i mikroprocesora. Przy pracy w standardzie SBAS (Satellite Based Augmentation System) dane efemeryd uzyskane z satelitów mogą być przechowywane w szeregowej pamięci Flash, tańszej od zazwyczaj stosowanej do tego celu pamięci EEPROM. Struktura wewnętrzna bloku w.cz. obok filtru SAW typowego dla odbiorników GPS obejmuje również filtr środkowozaporowy 2,4 GHz eliminujący zaburzenia ze strony pobliskich hotspotów Wi-Fi, systemów Bluetooth, telefonów bezprzewodowych itp.

Jupiter SE880 wymaga tylko jednego satelity do akwizycji czasu UTC. Doskonale sprawdza się w warunkach słabej widoczności nieba - wewnątrz pomieszczeń, w garażach, gęstej zabudowie miejskiej itp. Pobiera od 50 do 500 µA prądu w trybie standby, z którego wyjście i akwizycja danych (TTFF) zajmuje jedynie kilka sekund. Komunikuje się z mikroprocesorem za pośrednictwem interfejsu UART, SPI lub I²C.

Ważniejsze dane techniczne:

• czułość w trybie akwizycji: -148 dBm;
• czułość w trybie śledzenia: -165 dBm;
• dokładność pozycjonowania (CEP50): <1,8 m;
• dokładność pomiaru prędkości: <0,01 m/s;
• dokładność pomiaru kierunku: <0,01°;
• TTFF (90% @ -130 dBm): <35 s w trybie zimnego startu;
• obudowa: QFN-34 (4,7 x 4,7 x 1,4 mm);
• zakres temperatur otoczenia: od -40 do +85°C.
