Miniaturowy, energooszczędny transceiver na zakres częstotliwości od 795 do 965 MHz

ZL70250 to opracowany przez firmę Zarlink transceiver mogący pracować w zakresie częstotliwości od 795 do 965 MHz obejmującym pasmo amerykańskie 902...928 MHz i europejskie 863...870 MHz. Ze względu na bardzo małe wymiary i bardzo mały pobór mocy, układ jest polecany do zastosowań w sieciach czujników medycznych BAN (Body Area Networks) umieszczanych na ludzkim ciele, aplikacjach energy harvesting, krótkozakresowych systemach komunikacyjnych o długim czasie pracy na baterii, bezprzewodowych czujnikach i pilotach zdalnego sterowania.

Wymaga minimum elementów współpracujących, w najprostszym przypadku jedynie rezystora polaryzującego, rezonatora kwarcowego i elementów dopasowujących w obwodzie antenowym. Zapewnia maksymalną szybkość transmisji 186 kbps.

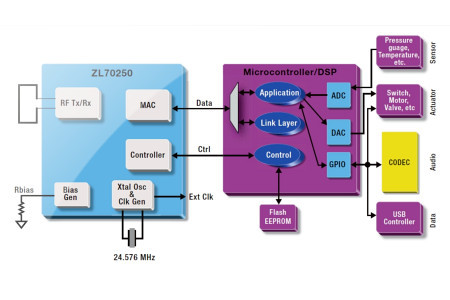

Struktura wewnętrzna ZL70250 obejmuje transceiver w.cz., kontroler dostępowy MAC (Media Access Controller) realizujący większość funkcji obsługi łącza oraz standardowe interfejsy SPI i 2-wire do łatwej integracji z mikrokontrolerami i procesorami DSP.

Producent oferuje zestaw deweloperski ZLE70250 Application Development Kit (ADK) ułatwiający i przyspieszający tworzenie prototypów urządzeń bazujących na ZLE70250.

Ważniejsze parametry:

• napięcie zasilania: 1,2...1,8 V;
• pobór prądu w torach TX i RX: <2 mA;
• szybkość transmisji: do 186 kbps;
• pobór prądu w trybie standby: <500 nA;
• moc nadajnika: do 0 dBm;
• czułość odbiornika: -90 dBm przy maksymalnej szybkości transmisji.

ZLE70250 jest zamykany w 36-wyprowadzeniowej obudowie CSP o wymiarach 3,1 x 1,9 x 0,3 mm oraz może być dostarczany w postaci nieobudowanej struktury półprzewodnikowej.
