Akcelerometr, żyroskop i sensor geomagnetyczny w pojedynczej obudowie LGA

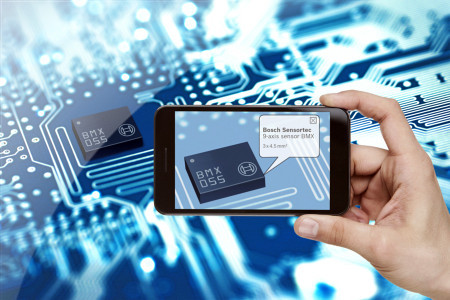

BMX055 to 9-osiowy czujnik położenia bezwzględnego produkowany w 20-wyprowadzeniowej obudowie LGA o wymiarach 4,5 x 3,0 x 0,95 mm. Zawiera 12-bitowy niskoszumowy akcelerometr, 16-bitowy żyroskop z możliwością programowania zakresu pomiarowego i niskoszumowy sensor geomagnetyczny o szerokim zakresie pomiarowym.

Układ jest obsługiwany przez opracowane przez Bosch oprogramowanie FusionLib, które na podstawie sygnałów wyjściowych poszczególnych sensorów generuje wyjścia wirtualne czujnika (kwaternion, przyspieszenie liniowe, rotacja, grawitacja), ułatwiające projektowanie urządzeń docelowych. BMX055 pod względem kodu i rozmiarów obudowy jest kompatybilny z wprowadzonym wcześniej do sprzedaży czujnikiem 6-osiowym BMI055 IMU (Inertial Measurement Unit).

Ważniejsze dane techniczne:
Akcelerometr

• zakres pomiarowy: od ±2 do ±16 g,
• czułość: 128...1024 LSB/g,
• gęstość szumu: 150 µg/√Hz.

Żyroskop

• zakres pomiarowy: od ±125 do ±2000°/s.

Sensor geomagnetyczny

• zakres pomiarowy: ±1300 µT dla osi X/Y i ±2500 µT dla osi Z,
• dokładność pomiaru: 2,5°.
