Podwójny 16-bitowy przetwornik C/A z interfejsem JESD204B

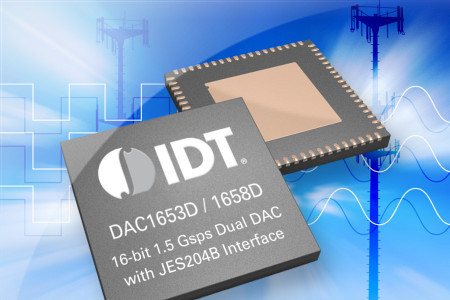

DAC165xD1G5HN to szybki, podwójny przetwornik C/A do szerokopasmowych aplikacji komunikacyjnych z wieloma częstotliwościami nośnymi, wyposażony w interfejs JESD204B o przepustowości 10 Gbps. Charakteryzuje się 16-bitową rozdzielczością i maksymalną szybkością próbkowania 1,5 Gbps.

Przy pełnej szybkości pracy pobiera tylko 450 mW moc na kanał, dzięki czemu może być stosowany w systemach o większej gęstości upakowania podzespołów od innych przetworników tej klasy. Zawiera filtry interpolacyjne 2x, 4x i 8x. Interfejs JESD204B pozwala w dużym stopniu uprościć topologię płytki drukowanej, zmniejszając liczbę różnicowych linii komunikacyjnych z 32 do zaledwie 4.

Oprócz zastosowań komunikacyjnych, DAC165xD1G5HN może być też stosowany w generatorach z bezpośrednią syntezą cyfrową, systemach wideo i automatycznych systemach testujących. Występuje w dwóch wersjach różniących się wyjściowym napięciem sumacyjnym: DAC1658 D1G5HN (2,8...3,0 V) i DAC1653 D1G5HN (0,25...0,5 V). Jest produkowany w obudowie HVQFN-56 (8 x 8 mm).
