Prosty w implementacji, miniaturowy wzmacniacz audio klasy D o mocy 3,2 W/4 Ω

NAU82039 to monofoniczny, prosty w implementacji wzmacniacz audio klasy D o mocy wyjściowej 3,2 W/4 Ω zaprojektowany do zastosowań w urządzeniach bateryjnych. Jest produkowany w 9-wyprowadzeniowej obudowie WLCSP (1,21 x 1,23 mm), wymaga podłączenia jedynie 3 zewnętrznych kondensatorów i wyróżnia się małym poziomem generowanych zaburzeń EMI.

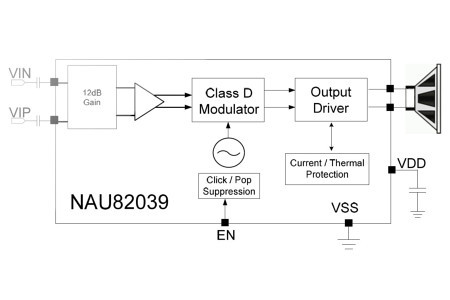

Jego pobór prądu w stanie spoczynkowym wynosi typowo 1,25 mA @ 3,6 V, a czas powrotu do stanu aktywnego z trybu standby jedynie 4 ms. Struktura wewnętrzna obejmuje układ eliminacji trzasków przy włączaniu/wyłączaniu zasilania, zabezpieczenie nadprądowe i zabezpieczenie termiczne. Wejście może pracować w połączeniu asymetrycznym lub różnicowym.

Pozostałe parametry:

• wzmocnienie: 12 dB,
• sprawność: 93%,
• PSRR: 90 dB @ 217 Hz,
• szum wyjściowy: 26 μV rms (ważony \"A\" @ 3,6 V).
