Moduł monitorowania poboru mocy do optymalizacji kodu mikrokontrolerów PIC

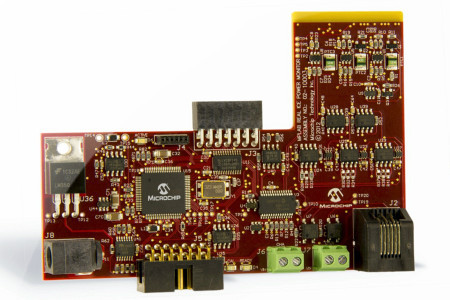

Podczas, gdy producenci mikrokontrolerów ograniczyli pobór prądu swoich układów do minimum, np. 9 nA w trybie sleep i 30 µA/MHz w stanie aktywnym dla mikrokontrolerów Microchip linii eXtreme Low Power (XLP), dodatkową oszczędność może zapewnić optymalizacja kodu programu. Opracowany przez firmę Microchip moduł MPLAB REAL ICE Power Monitor Module dostarcza zasilanie do analizowanego obwodu i analizuje pobór prądu w czasie rzeczywistym.

Realizowane jest to przy różnych wartościach napięcia zasilającego i pozwala identyfikować oraz modyfikować fragmenty kodu powodujące pojawianie się dużych chwilowych impulsów prądowych. Wraz z emulatorem układowym MPLAB REAL ICE i środowiskiem MPLAB X IDE platforma ta pozwala na pomiar, wyznaczanie profilu graficznego poboru prądu i optymalizację kodu ponad 1000 dostępnych obecnie 8-, 16- i 32-bitowych mikrokontrolerów PIC. Umożliwia pomiar natężenia prądu w szerokim zakresie dynamicznym od pojedynczych µA do 1 A i napięcia zasilającego w zakresie od 1,25 do 5,5 V. Cena MPLAB REAL ICE Power Monitor Module (AC244008) wynosi 379,99 USD.
