Szerokopasmowy mieszacz z impedancją wejściową 50 Ω dopasowaną w zakresie 30 MHz...6 GHz

LTC5510 to szerokopasmowy mieszacz o dużej linowości i płaskiej charakterystyce wzmocnienia, którego impedancja wejściowa jest dopasowana do impedancji linii 50 Ω w paśmie od 30 MHz do 6 GHz. Zakres częstotliwości wyjściowych, sięgający 4,5 GHz pozwala na pracę układu w konfiguracji zarówno z obniżaniem, jak i zwiększaniem częstotliwości.

LTC5510 charakteryzuje się znakomitą liniowością o czym świadczy współczynnik OIP3 wynoszący 27,8 dBm w konfiguracji ze zwiększaniem oraz IIP3 wynoszący 24,9 dBm w trybie ze zmniejszaniem częstotliwości (przy 2 GHz). Wzmocnienie przemiany na poziomie 1,1 dB i współczynnik szumów równy 11,6 dB zapewniają szeroki zakres dynamiczny.

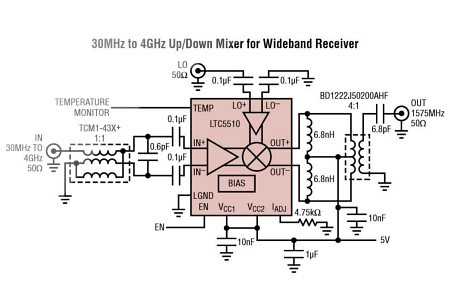

Struktura układu obejmuje mieszacz aktywny podwójnie zrównoważony, bufor wejściowy i wzmacniacz LO. Stopień wejściowy został zoptymalizowany do współpracy z symetryzatorem 1:1, zapewniając dopasowanie impedancji wejściowej w szerokim zakresie częstotliwości. Wejście LO może być sterowane asymetrycznie lub różnicowo i wymaga poziomu sygnału jedynie 0 dBm, co pozwala uzyskać małe zniekształcenia i szumy.

Kolejną zaletą jest bardzo dobra izolacja wejścia i wyjścia. Przykładowo, w konfiguracji z obniżaniem częstotliwości upływ sygnału między portami LO i RF jest na poziomie zaledwie -70 dBm, co pozwala wyeliminować zewnętrzne filtry. W trybie ze zwiększaniem częstotliwości upływ sygnału jest na poziomie -35 dBm, co jest wartością o 10...30 dB lepszą od innych mieszaczy, w szczególności pasywnych.

LTC5510 jest zamykany w obudowie QF-16. Pracuje w szerokim zakresie temperatur otoczenia od -40do +105°C. Ceny hurtowe zaczynają się od 4,90 USD przy zamówieniach 1000 sztuk.
