Energooszczędne kontrolery flyback do zasilaczy sieciowych 5...100 W

Texas Instruments rozszerza ofertę kontrolerów flyback do energooszczędnych zasilaczy sieciowych o dwa nowe układy oznaczone symbolami UCC28910 i UCC28630, zaprojektowane do zasilaczy o mocach wyjściowych odpowiednio 5...10 W i 10...100 W. Mogą one znaleźć zastosowanie w urządzeniach AGD, inteligentnych miernikach oraz w zasilaczach urządzeń przenośnych małej mocy, takich jak smartfony, tablety czy kamery wideo.

UCC28910 jest kontrolerem zawierającym tranzystor przełączający FET o napięciu przebicia 700 V, pozwalającym zrealizować izolowany zasilacz flyback o stabilizowanym napięciu i prądzie wyjściowym bez konieczności stosowania sprzęgaczy optycznych. Tolerancja napięcia i prądu na poziomie 5% jest jednym z najlepszych osiągnięć dla zasilaczy o tym zakresie mocy wyjściowych. Sygnał sprzężenia zwrotnego jest pobierany z pomocniczego uzwojenia transformatora. UCC28910 pracuje w trybie DCM (Discontinuous Conduction Mode) zapewniającym małe straty na przełączanie.

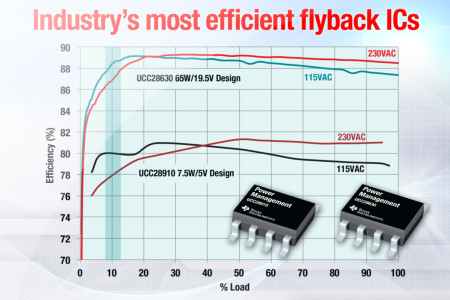

Dzięki równoczesnej kontroli częstotliwości taktowania i natężenia prądu szczytowego w uzwojeniu pierwotnym zapewnia dużą sprawność w całym dopuszczalnym zakresie napięć wejściowych i prądów wyjściowych. Przykładowo, UCC28910 zastosowany w zasilaczu o mocy wyjściowej 7,5 W może zapewnić średnią sprawność wynoszącą 80%, a dla 10-procentowego obciążenia aż 78%. UCC28630, zastosowany w zasilaczu o mocy wyjściowej 65 W zapewnia średnią sprawność przekraczającą 88%. Przy 10-procentowym obciążeniu sprawność ta wynosi aż 87%.

UCC28910 i UCC28630 mają być dostępne w ilościach hurtowych od kwietnia 2014. Oba są produkowane w obudowach SOIC-7. Ich ceny hurtowe wynoszą odpowiednio 0,75 USD i 0,60 USD przy zamówieniach 1000 sztuk. Producent oferuje ponadto moduły ewaluacyjne UCC28910FBEVM i UCC28630EVM w cenie 99 USD.
