16-bitowy układ kondycjonowania sygnałów do czujników mostkowych MEMS

ZSSC3027 to układ kondycjonowania sygnałów do czujników mostkowych MEMS dostarczany w postaci struktury półprzewodnikowej 1,5 mm² do integracji w elemencie docelowym. Poza obwodami analogowymi z m.in. 16-bitowym przetwornikiem A/C zawiera też 18-bitowy procesor DSP do linearyzacji i kalibracji. Umożliwia przeprowadzanie cyfrowej kompensacji offsetu, dryftu termicznego, czułości i liniowości w oparciu o wbudowane algorytmy, dla których współczynniki korekcyjne są przechowywane w pamięci nieulotnej MTP.

Programowanie parametrów pracy odbywa się za pomocą oprogramowania kalibracyjnego dostarczanego przez producenta. Jednym z typowych zastosowań dla ZSSC3027 są barometryczne czujniki ciśnienia do urządzeń przenośnych. Układ jest oferowany w cenie 0,95 USD przy zamówieniach 10 tys. sztuk.

Ważniejsze dane techniczne ZSSC3027:

• dokładność: lepsza niż ±0,1% FSO;
• rozdzielczość temperaturowa: <0,003°C/LSB;
• PSRR: do 90 dB @ 2 V;
• napięcie zasilania: 1,7...3,6 V;
• pobór prądu: typ. 930 mA (typ. 20 nA w stanie sleep);
• zakres temperatur pracy: -40...+85°C.

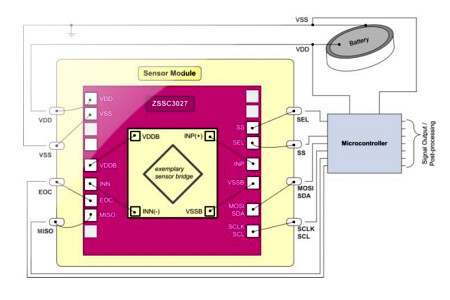

Architektura wewnętrzna ZSSC3027

Więcej na: www.zmdi.com
