8-kanałowy nadajnik ultradźwiękowy STHV800
STMicroelectronics SA oddział w Polsce

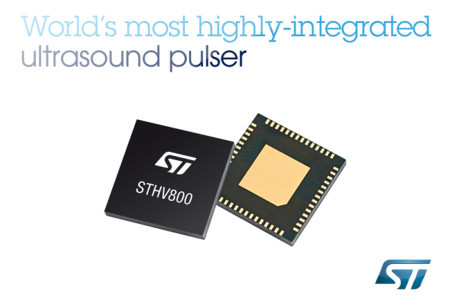

Nowy 8-kanałowy nadajnik impulsowy STHV800 zaprezentowany przez firmę STMicroelectronics ułatwia projektowanie przemysłowych i medycznych testerów ultradźwiękowych. Jest to układ o dużej skali integracji, produkowany w technologii SOI-BCD61 umożliwiającej łączenie niskonapięciowej struktury CMOS z precyzyjnymi obwodami analogowymi i stopniem mocy.
Jest szybkim, wysokonapięciowym generatorem impulsów z 8 niezależnymi kanałami, z których każdy zawiera zespół obwodów sterujących, translatory poziomów logicznych, wysokonapięciowe sterowniki bramek tranzystorów MOSFET, diody blokujące oraz p- i n-kanałowe wyjściowe tranzystory MOSFET dużej mocy. Każdy z kanałów zawiera 2 stopnie wyjściowe: impulsowy (PW) i ciągły (CW) oraz przełącznik torów Tx/Rx.
Poza dużym stopniem integracji do zalet STHV800 należy też możliwość generowania krótkich i symetrycznych impulsów wyjściowych, pozwalających na uzyskanie ostrego obrazu bez potrzeby stosowania złożonych i kosztownych algorytmów DSP. Oznacza to mniejszą liczbę komponentów i mniejszą powierzchnię płytki drukowanej, a w konsekwencji mniejsze wymiary i niższą cenę produktu końcowego.
STHV800 może znaleźć zastosowanie w sonarach, radarach, aparaturze do nieniszczących badań materiałowych, analizatorach medycznych i innych aplikacjach wymagających pobudzania przetworników piezoelektrycznych. Pracuje w zakresie napięć wejściowych od 1,5 do 3,6 V. Jest w stanie generować impulsy o napięciu do ±90 V i czasie trwania już od 10 ns, zapewniając wydajność prądową ±2 A. Jego jitter jest mniejszy od 10 ps, a poziom drugiej harmonicznej nie przekracza -40 dB.
Układ nie wymaga stosowania zewnętrznych kondensatorów referencyjnych. Jest produkowany w obudowie LGA 8 x 8 mm. Jego cena hurtowa wynosi 16 USD przy zamówieniach 1000 sztuk.
