60-amperowe moduły mocy DrMOS w obudowach 5 x 5 mm

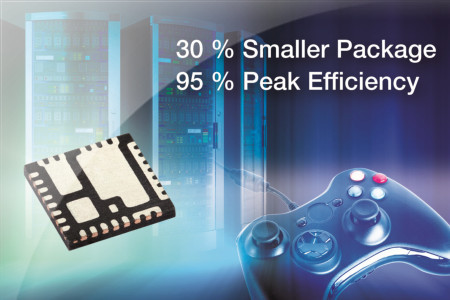

Vishay dodaje do oferty kolejną serię zintegrowanych modułów DrMOS do wielofazowych układów zasilania komputerów, kart graficznych, pamięci masowych i innych obciążeń wysokoprądowych. Układy VRPower SiC620, produkowane w niskoprofilowych obudowach MLP o powierzchni 5 x 5 mm mogą dostarczyć do obciążenia prąd o natężeniu przekraczającym 60 A.

Są o 30% mniejsze pod względem powierzchni montażowej od układów wcześniejszej generacji, a przy tym pozwalają osiągnąć większą o 3% sprawność, sięgającą 95%. Dzięki mniejszym wymiarom i mniejszym wartościom parametrów pasożytniczych niż w przypadku rozwiązań bazujących na elementach dyskretnych, mogą pracować z większą częstotliwością taktowania do 1,5 MHz. Struktura wewnętrzna obejmuje wyjściowe tranzystory n-kanałowe TrenchFET Gen IV: high-side i low-side, układ sterujący bramkami oraz diodę bootstrap.

Układy SiC620 VRPower mogą współpracować z szeroką gamą kontrolerów PWM zasilanych napięciami 3,3 i 5 V. Wprowadzają opóźnienie nie przekraczające 20 ns. Akceptują napięcia zasilania z zakresu od 4,5 do 16 V. Zawierają detektor zerowego prądu i adaptacyjny układ kontroli czasu martwego zapewniające maksymalną sprawność w szerokim zakresie obciążeń, a także zabezpieczenie podnapięciowe, shoot-through (przed równoczesnym włączeniem obu tranzystorów) i termiczne.
