Zintegrowany czujnik ciśnienia, wilgotności, temperatury i VOC

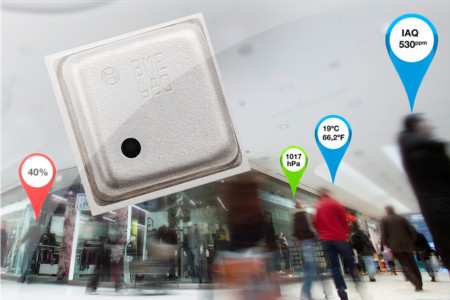

BME680 to zintegrowany czujnik MEMS realizujący 4 funkcje pomiarowe, przeznaczony do zastosowań w stacjach pogodowych, analizatorach jakości powietrza, systemów nawigacji wewnątrz budynków, akcesoriach fitness i systemach automatyki domowej. Jest produkowany w obudowie o powierzchni 3 x 3 mm i grubości 0,9 mm. Realizuje pomiar ciśnienia, wilgotności, temperatury i stężenia lotnych związków organicznych (VOC) pochodzących od farb, lakierów, środków czyszczących, klejów, wyposażenia biurowego itp.

Bazuje na podobnym układzie o oznaczeniu BME280, lecz wyposażono go w nowy typ sensora VOC o zakresie pomiarowym od pojedynczych ppm oraz układy kompensacji i kalibracji wszystkich czterech parametrów.

Zapewnia zakres pomiaru ciśnienia wynoszący ±0,12 Pa, pozwalający wykrywać zmiany wysokości z dokładnością do ±1 m niezbędną w przypadku systemów nawigacji wewnątrz budynków oraz współczynnik temperaturowy wynoszący jedynie 1,5 Pa/K (12,6 cm/K).

Trzy dostępne tryby zasilania oraz zmienny współczynnik nadpróbkowania przy pomiarach temperatury i ciśnienia pozwalają na dostosowanie układu do wymogów różnych aplikacji. Wbudowany filtr IIR eliminuje krótkoterminowe fluktuacje parametrów. Do komunikacji z mikroprocesorem przewidziano interfejsy I²C i SPI.
