Uniwersalny timer wake-up o okresie 250 ms...39 dni sterowany przyciskiem

LTC2956 to uniwersalny timer wake-up o prostej konfiguracji, służący do cyklicznego załączania dowolnych układów zewnętrznych, którego okres może być programowany od 250 ms do maksymalnie 39 dni. Eliminuje on komplikacje związane z używaniem mikroprocesorów czy zegarów RTC, np. konieczność tworzenia kodu czy aktualizacji oprogramowania firmware. Parametry czasowe w przypadku LTC2956 są programowane za pomocą zewnętrznych elementów RC.

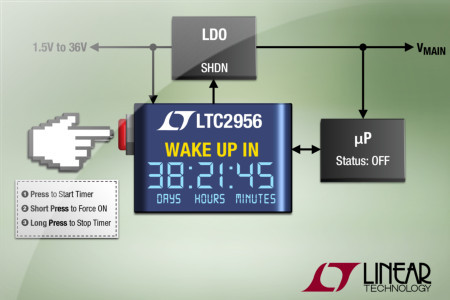

Układ zawiera dodatkowo wejście współpracujące z dwufunkcyjnym przyciskiem umożliwiającym asynchroniczne wygenerowanie impulsu wyjściowego (krótkie naciśnięcie) lub całkowite zatrzymanie timera i przełączenie układu w tryb shutdown o poborze prądu 300 nA (długie naciśnięcie).

Przez większość czasu LTC2956 pracuje w trybie uśpienia, pobierając jedynie 800 nA prądu. Co zaprogramowany czas automatycznie budzi się, generując impuls wyjściowy, którego długość może być ustalona jednorazowo za pomocą elementów RC lub ustalana dynamicznie przez zewnętrzny mikroprocesor, generujący zwrotny sygnał powodujący deaktywację wyjścia i ponowne przejście układu w tryb uśpienia. W tym drugim przypadku wbudowany watchdog timer zabezpiecza system przed szybkim wyładowaniem baterii mogącym wystąpić po awarii mikroprocesora lub błędów w jego oprogramowaniu; po określonym czasie aktywności wyjścia jest ono automatycznie deaktywowane nawet przy braku sygnału zwrotnego. LTC2956 występuje w wersjach o różnych polaryzacjach linii Enable, dodatniej w przypadku LTC2956-1 i ujemnej w przypadku LTC2956-2.

Ważniejsze parametry LTC2956:

• szeroki zakres regulacji okresu od 250 ms do 39 dni;
• szeroki zakres napięć zasilania od 1,5 do 36 V;
• zabezpieczenie ESD do +25 kV na wejściu przycisku;
• pobór prądu 800 nA w trybie uśpienia;
• pobór prądu 300 nA w trybie shutdown;
• wejście przerwania/deaktywacji współpracujące z przyciskiem.

LTC2956 jest produkowany w 12-wyprowadzeniowych obudowach DFN (3 x 3 mm) i MSOP w wersjach na komercyjny i przemysłowy zakres temperatur. Jego ceny hurtowe zaczynają się od 1,98 USD przy zamówieniach 1000 sztuk.
