18-bitowy przetwornik A/C SAR 1 MSps z 8-kanałowym multiplekserem i sekwenserem

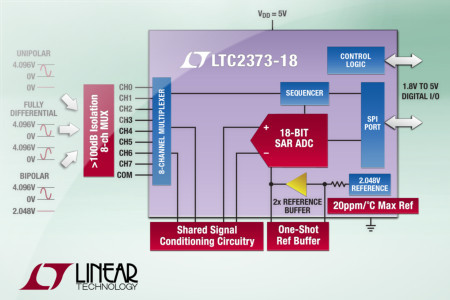

LTC2373-18 to 18-bitowy przetwornik A/C SAR o maksymalnej szybkości próbkowania 1 MSps i współczynniku SNR wynoszącym 100 dB. Zawiera 8-kanałowy multiplekser i programowalny sekwenser mieszczący do 16 słów sterujących konfiguracją multipleksera. Akceptuje sygnały wejściowe asymetryczne, pseudoróżnicowe i różnicowe z zakresu do ±4,096 V. Zawiera interfejs komunikacyjny SPI i precyzyjne źródło napięcia referencyjnego 2,048 V o małym dryfcie i gwarantowanym maksymalnym współczynniku temperaturowym 20 ppm/°C.

Przy napięciu zasilającym 5 V pobiera około 40 mW mocy przy szybkości próbkowania 1 MSps.

Pozostałe parametry:

• INL: ±2,5 LSB (maks.);
• SNR (f=1 kHz): typ. 100 dB (tryb różnicowy)/ 95,5 dB (tryb pseudoróżnicowy);
• THD: typ. -110 dB @ f=1 kHz;
• napięcie zasilania: 5 V (1,8...5 V dla bloku I/O);
• wersje na komercyjny, przemysłowy i samochodowy (-40...+125°C) zakres temperatur pracy;
• obudowa QFN-32 (5 x 5 mm).

Ceny hurtowe LTC2373-18 zaczynają się od 17,35 USD przy zamówieniach 1000 sztuk.

Więcej na: www.linear.com
