4-kanałowy układ zabezpieczenia nadnapięciowego z sygnalizacją błędów

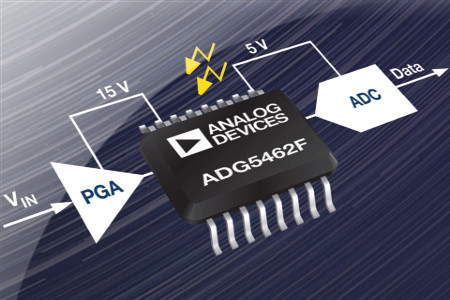

ADG5462F to 4-kanałowy układ zabezpieczenia nadnapięciowego z sygnalizacją błędów, zapewniający ochronę precyzyjnych przetworników, wzmacniaczy i innych komponentów pracujących z napięciem zasilania z zakresu od 4,5 do 36 V. Jego kanały są włączane szeregowo do torów sygnałowych. Charakteryzują się małą rezystancją wewnętrzną w stanie ON, wynoszącą 10 Ω.

Zapewniają ochronę przed wyładowaniami ESD do 4 kV HBM oraz ochronę nadnapięciową do maksymalnie ±55 V zarówno przy włączonym, jak i wyłączonym napięciu zasilania, dzięki czemu nadają się do zastosowań zwłaszcza tam, gdzie nie można zagwarantować właściwej sekwencji włączania napięć zasilających.

ADG5462F jest odporny na zatrzaśnięcie (latch-up) w każdych warunkach pracy. Dzięki wbudowanym obwodom diagnostycznym umożliwia wykrycie i zapewnia sygnalizację uszkodzenia dowolnego z kanałów, co ułatwia tworzenie algorytmów detekcji błędów i zwiększa niezawodność systemu. Ponadto, ADG5462F zwiększa elastyczność projektu pozwalając użytkownikowi definiować napięcia progowe zadziałania zabezpieczenia, niezależnie od głównego napięcia zasilającego. Zakres zastosowań układu obejmuje m.in. precyzyjne przyrządy pomiarowe, systemy sterowania procesami, urządzenia ATE i awionikę. ADG5462F został zaprojektowany do pracy w dopuszczalnym zakresie temperatur otoczenia od -40 do +125°C.
