Najmniejszy moduł komunikacyjny do implantów medycznych na pasmo MICS 402...405 MHz

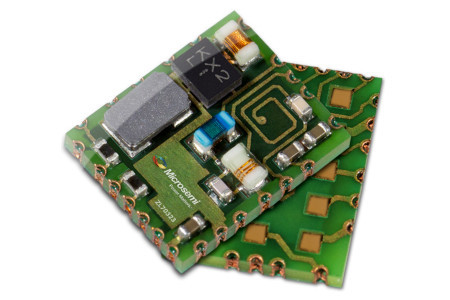

Microsemi wprowadza do oferty najmniejszy na rynku moduł komunikacyjny do implantów medycznych, oznaczony symbolem ZL70323. Jest to moduł pracujący w paśmie MICS od 402 do 405 MHz, znajdujący zastosowanie w rozrusznikach serca, neurostymulatorach i defibrylatorach. Jego wymiary wynoszą zaledwie 5,5 x 4,5 x 1,5 mm. Struktura ZL70323 obejmuje komplet obwodów w.cz. niezbędnych do zaimplementowania modułu w systemie telemetrycznym MICS - Medical Implant Communication Service.

Zastosowano tu transceiver MICS o symbolu ZL70103 wraz z siecią dopasowującą, filtr SAW oraz układ strojenia anteny pozwalający na współpracę modułu z wieloma rodzajami anten implantowanych o nominalnej impedancji 100+j150 W. Transceiver ZL70103 zapewnia szybkie przetransferowanie informacji o stanie pacjenta i parametrach modułu przy minimalnym zużyciu energii. Pobiera mniej niż 6 mA prądu w trybie nadawania i odbioru oraz około 290 nA w trybie nasłuchu z interwałem 1 s.
