Miniaturowe terminale IDC-PCB 3,3 x 3,3 x 2,8 mm dla przewodów o średnicy do 1,1 mm

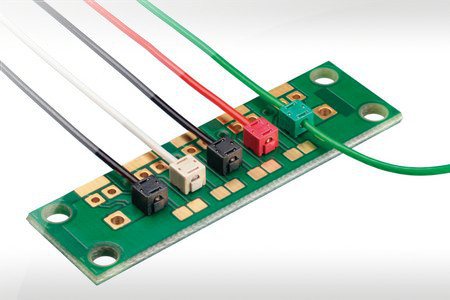

Firma ERNI Electronics rozszerzyła ofertę złączy kabel-płytka o miniaturowe terminale IDC-PCB (insulation-displacement contact) przeznaczone dla kabli wielożyłowych AWG24/7 i AWG26/7 o średnicy wynoszącej wraz z izolatorem do 1,1 mm. Podobnie jak wcześniejsze wersje AWG22, są one dostępne w nowych wersjach kolorystycznych, w tym zielonej, czerwonej i czarnej - co ułatwia dopasowanie koloru złącza do koloru kabla, zmniejszając ryzyko pomyłki przy podłączaniu.

Terminale IDC-PCB, dzięki swoim miniaturowym rozmiarom (3,3 x 3,3 x 2,8 mm) nadają się do zastosowań w obwodach o dużej gęstości upakowania podzespołów. Ich najważniejsze zalety to duża niezawodność połączenia oraz wyeliminowanie konieczności ściągania izolacji i lutowania.

Pomimo małych rozmiarów, złącza IDC-PCB umożliwiają przewodzenie prądów o natężeniu do 14 A. Mogą być stosowane w aplikacjach pracujących w zakresie temperatur otoczenia od -40 do +150°C. Występują w wersjach przelotowych (feed-through) do połączeń łańcuchowych oraz jednostronnych z zaślepką (wire stop).
