4-kanałowe wzmacniacze mocy klasy D z wejściem cyfrowym I2S/TDM do systemów samochodowych

Pierwsze wzmacniacze mocy klasy D z wejściem cyfrowym, projektowane do samochodowych systemów nagłośnieniowych pojawiły się w ofercie STMicroelectronics w 2012 roku. Obecnie firma wprowadza na rynek drugą generację tych układów. W stosunku do poprzednich wersji mogą one zapewnić czystszy dźwięk oraz pozwalają zrealizować kompletny wzmacniacz łatwiej i taniej.

Są kompatybilne pod względem rozkładu wyprowadzeń z wcześniejszymi wersjami.

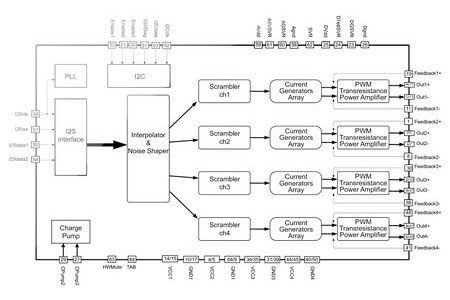

FDA801 i FDA801B to wzmacniacze 4-kanałowe klasy D zawierające wejście cyfrowe I²S/TDM i mostkowy stopień wyjściowy pozwalający oddać do obciążenia 4 Ω maksymalną moc 4 x 50 W (15,2 V, 1 kHz). Zapewniają sprawność przekraczającą 93%. Dzięki zastosowaniu wejścia cyfrowego są niewrażliwe na zaburzenia generowane przez nadajniki GSM oraz eliminują dodatkowy przetwornik C/A i kondensator blokujący składową stałą.

Zewnętrzna pętla sprzężenia zwrotnego obejmująca wyjściowy filtr dolnoprzepustowy LC zapewnia liniową odpowiedź częstotliwościową i mały poziom zniekształceń nieliniowych, niezależny od jakości wyjściowej cewki i kondensatora. Wersja FDA801B zawiera dodatkową funkcję diagnostyczną, tzw. cyfrowy miernik impedancji umożliwiający pomiar impedancji głośników w czasie rzeczywistym. Oba wzmacniacze są produkowane w obudowach LQFP-64 (10 x 10 x 1,4 mm) z wyprowadzeniem radiatora.

Pozostałe cechy:

• SNR: 110 dB,
• zakres dynamiczny: 108 dB,
• częstotliwości próbkowania: 44,1 kHz, 48 kHz, 96 kHz, 192 kHz,
• detektor obcinania sygnału,
• zabezpieczenie ESD,
• szyna konfiguracyjna I²C,
• możliwość sterowania obciążeń o impedancji już od 1 Ω,
• możliwość pracy przy napięciu zasilania już od 6 V.
