Pierwszy moduł nakładkowy STMicroelectronics dla nowej platformy 96Boards CE

STMicroelectronics wprowadza na rynek swój pierwszy moduł nakładkowy z mikrokontrolerem STM32 dla nowej platformy 96Boards Consumer Edition (CE) wspomagającej projektowanie inteligentnych urządzeń mobilnych i elektroniki domowej. B-F446E-96B01A to jedna z pierwszych tego typu kart dostępnych na rynku ułatwiająca projektowanie aplikacji kontekstowych.

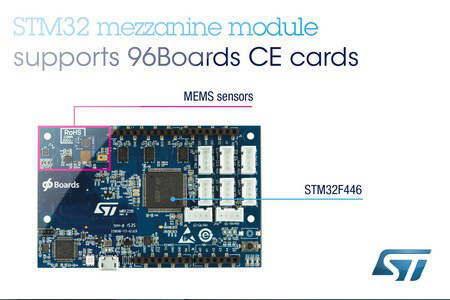

Zawiera szybki, a równocześnie energooszczędny mikrokontroler STM32F446 z rdzeniem ARM Cortex-M4F i zestawem bloków peryferyjnych oraz wbudowany akcelerometr MEMS, magnetometr, żyroskop, czujnik ciśnienia i mikrofon. Złącza Arduino Uno i Seeedstudio Grove pozwalają zwiększyć funkcjonalność o płytki i moduły pochodzące również z innych platform projektowych. Mogą to być czujniki światła, czujniki wilgotności, interfejsy komunikacji bezprzewodowej itp.

Specyfikacja 96Boards CE ułatwia projektowanie systemów bazujących na mikrokontrolerach ARM Cortex-A, pracujących pod kontrolą systemów operacyjnych Linux i Android. Specyfikuje format płytki drukowanej, zestaw standardowych funkcji I/O, obejmujący m.in. interfejsy WiFi, BLE, USB, MicroSD i HDMI oraz standardowe lokalizacje złączy. Specyfikuje ponadto złącza peryferyjne low-speed i high-speed umożliwiające rozbudowę funkcjonalności modułu za pomocą kart nakładkowych, takich jak B-F446E-96B01A.

Projektanci mogą prowadzić prace z modułem B-F446E-96B01A korzystając z tego samego zestawu narzędzi projektowych, który opracowano dla płytek STM32 Nucleo. Daje to dostęp do zasobów obejmujących m.in. generator kodu STM32CubeMX, przykładowe aplikacje, snippety i interfejsy API. Płytka jest dostarczana wraz z debuggerem ST-Link eliminującym konieczność nabywania dodatkowego sprzętu i umożliwiającym łatwe programowanie pamięci Flash metodą drag-and-drop.
