Moduły komunikacyjne Bluetooth Low Energy z jednostką obliczeniową ARM Cortex-M0

Na targach International Consumer Electronics Show firma Cypress zaprezentowała nowe moduły komunikacyjne Bluetooth Low Energy o łatwej implementacji i dużej skali integracji, należące do rodziny EZ-BLE PRoC. Zawierają one jednostkę obliczeniową ARM Cortex-M0, programowalny moduł radiowy PRoC BLE, dwa oscylatory kwarcowe (24 MHz i 32,768 kHz), wewnętrzną antenę, ekran i zestaw niezbędnych elementów pasywnych.

Różnią się między sobą m.in. pojemnością wbudowanej pamięci Flash i SRAM. Wszystkie zawierają kontroler interfejsu pojemnościowego CapSense, 2 szeregowe konfigurowalne bloki komunikacyjne (I2C, SPI, UART), 4 konfigurowalne bloki TCPWM (licznik/timer/modulator PWM) i 12-bitowy przetwornik A/C SAR. Pracują w zakresie napięć zasilania od 1,9 do 5,5 V i w zakresie temperatur otoczenia -40...+85°C.

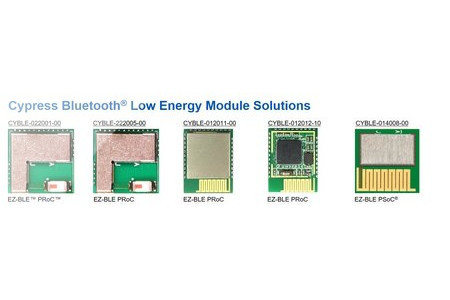

Najbardziej rozbudowane moduły CYBLE-222005-00 i CYBLE-212019-00, wyposażone w 256 KB pamięci Flash i 32 KB pamięci SRAM różnią się wymiarami, wynoszącymi odpowiednio 10 x 10 x 1,8 mm i 19,2 x 14,5 x 1,55 mm. Uzyskały kwalifikację Bluetooth Special Interest Group (SIG) i są w pełni kompatybilne z regulacjami radiowymi obowiązującymi na terytorium USA, Kanady, Japonii, Korei i Europy. Pozostałe 3 modele: CYBLE-022001-00, CYBLE-012011-00 i CYBLE-012012-10 zawierają 128 KB pamięci Flash i 16 KB pamięci SRAM. Wszystkie są produkowane w obudowach o jednakowych wymiarach 19,2 x 14,5 x 1,55 mm, przy czym CYBLE-012012-10 nie zawiera ekranu i nie został poddany certyfikacji. Jest to wersja przystosowana do wymogów producentów OEM chcących obniżyć koszt komponentów i przeprowadzających certyfikację we własnym zakresie.

Firma Cypress ułatwia konfigurację stosu protokołów Bluetooth Low Energy i profili dzięki wprowadzeniu nowego, darmowego elementu graficznego BLE Component reprezentowanego przez ikonę, który można przenieść metodą drag-and-drop do własnego projektu w środowisku PSoC Creator IDE. Szczegóły aplikacyjne BLE Component są wbudowane w PSoC Creator, gdzie dostępne są przykłady dla wszystkich wspieranych profili Bluetooth Low Energy. PSoC Creator pozwala stworzyć kompletny system za pomocą jednego narzędzia, skracając czas wprowadzania produktów na rynek. Dodatkowo, firma Cypress oferuje różne warianty zestawów ewaluacyjnych.

Ważniejsze dane techniczne:

• mikrokontroler ARM Cortex-M0 48 MHz (0,9 DMIPS/MHz),
• konfiguracje z 128 KB Flash/16 KB SRAM lub 256 KB Flash/32 KB SRAM
• sekcja radiowa i stos protokołów zgodne z Bluetooth 4.1,
• czułość odbiornika -91 dBm,
• moc nadajnika -18...+3 dBm,
• obsługa profili i usług zaadoptowanych przez Special Interest Group (SIG),
• możliwość tworzenia własnych profili użytkownika w środowisku graficznym,
• kontroler interfejsu pojemnościowego CapSense (przyciski, potencjometry, touchpad, czujnik zbliżeniowy),
• 2 szeregowe bloki komunikacyjne konfigurowalne jako UART, I²C lub SPI,
• interfejs audio I²S,
• do 23 linii GPIO.
