Mieszacz na pasmo 10...19 GHz z tłumieniem sygnału lustrzanego

UltraCMOS PE41901 to mieszacz podwójnie zrównoważony z tłumieniem sygnału lustrzanego, wykonywany w technologii RF SOI (silicon on insulator). Jest przeznaczony do pracy w zakresie częstotliwości wejściowych od 10 do 19 GHz.

Nadaje się do zastosowań w aparaturze pomiarowej, terminalach naziemnych VSAT pracujących w paśmie Ku i łączach radiowych punkt-punkt. Pracuje z asymetrycznymi sygnałami na portach RF i LO. Port IF akceptuje szerokopasmowe kwadraturowe sygnały z zakresu od DC do 4 GHz.

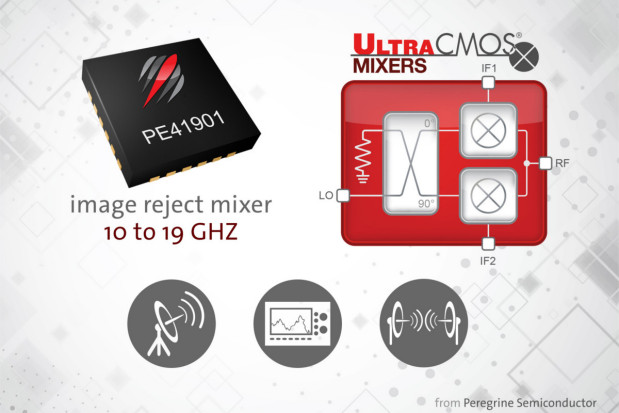

Struktura wewnętrzna PE41901 obejmuje dwa mieszacze, sprzęgacz 90° w torze LO i symetryzatory w porcie RF. Integracja wymienionych funkcji zapewnia skuteczne tłumienie sygnału lustrzanego, redukuje upływ sygnału w porcie LO i poprawia izolację od portu LO do RF.

Układ może pracować w trybie obniżania lub podwyższania częstotliwości. Jest produkowany w obudowie QFN-24 (4 x 4 mm). Jego ceny hurtowe zaczynają się od 14,4 USD przy zamówieniach 1000 sztuk (od 12,26 USD @ 5000 sztuk).

Pozostałe dane techniczne:

• zakres częstotliwości RF: 10...19 GHz,
• zakres częstotliwości IF: DC...4 GHz,
• zakres częstotliwości LO: 12...19 GHz,
• izolacja LO - RF: 38 dB,
• izolacja LO - IF: 23 dB,
• zakres sterowania wejścia LO: +10...+20 dBm,
• IIP3: 21 dBm,
• straty przemiany: 10 dB,
• tłumienie sygnału lustrzanego: 25 dB,
• brak zewnętrznych kondensatorów blokujących przy napięciu 0 VDC na liniach LO i RF.

Więcej na: www.psemi.com
