Wielokanałowe karty szybkich przetworników A/C i C/A

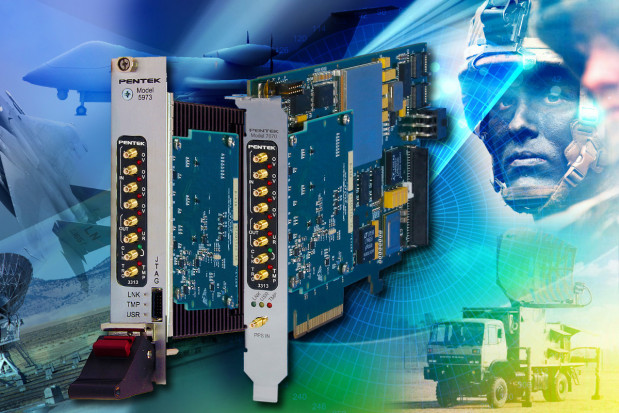

Firma Pentek zaprezentowała dwie nowe karty przetworników A/C i C/A stanowiące rozszerzenie rodziny FlexorSet: model 5973-313 do montażu w slocie 3U VPX i model 7070-313 do montażu w slocie PCIe. Obie zawierają wbudowaną kartę przetwarzania sygnałów Flexor FMC 3312 bazującą na układach FPGA rodziny Virtex-7.

Na karcie znajdują się 4 przetworniki A/C o 16-bitowej rozdzielczości i częstotliwości próbkowania 250 MHz oraz dwa 16-bitowe przetworniki C/A o częstotliwości próbkowania 800 MHz, wspierane przez konwerter cyfrowy DUC (Digital Up Converter), 4 konwertery cyfrowe DDC (Digital Down Converter) i filtry interpolacyjne.

Na obu kartach znajdują się ponadto 4 banki do instalacji modułów pamięci DDR3 SDRAM (maks. 4 GB) oraz szybki transceiver do transmisji sygnałów przez szynę VPX/PCIe. Poza wsparciem PCIe Gen. 3 jako interfejsu natywnego, obie karty udostępniają opcjonalny port optyczny do szybkiej komunikacji szeregowej oraz opcjonalne łącze LVDS do układu Virtex-7 FPGA do realizacji własnych interfejsów I/O użytkownika.

Wielokanałowe, szybkie konwertery FlexorSet z programowalnymi analogowymi liniami I/O mogą być podłączane do portów w.cz. i p.cz. systemów komunikacyjnych i radarowych oraz do systemów akwizycji danych. Oferują pasmo sygnałowe do 100 MHz. Zawierają prekonfigurowane funkcje do rejestracji danych, synchronizacji, generowania znaczników czasu i formatowania.

Producent oferuje do nich następujące narzędzia:

• zestaw projektowy Pentek GateFlow FPGA design kit, pozwalający integratorom systemów modyfikować lub zastępować funkcje wbudowane w układ FPGA,
• menadżer konfiguracyjny Pentek GateXpress PCIe wspierający dynamiczną rekonfigurację FPGA za pomocą komend programowych, umożliwiający załadowanie zawartości FPGA bez konieczności resetowania systemu host,
• zestaw Pentek ReadyFlow Board Support Package dla środowisk Windows i Linux z wbudowanymi bibliotekami funkcji w języku C i przykładowymi aplikacjami.
