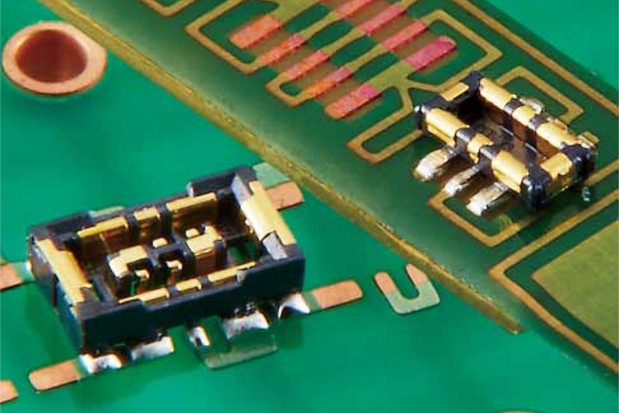

Najmniejsze na rynku hybrydowe złącza płytka-FPC serii BM29
Hirose Electric wprowadza na rynek serię najmniejszych obecnie na rynku złączy płytka-FPC mogących znaleźć zastosowanie m.in. do podłączania pakietów akumulatorowych w urządzeniach przenośnych. Charakteryzują się one rozstawem wyprowadzeń 0,35 mm, długością 1,5 mm i wysokością po zmontowaniu wynoszącą 0,6 mm.
Występują w wersjach z 2 kontaktami zasilania o dopuszczalnym prądzie 3 A oraz z 2, 6 lub 10 kontaktami sygnałowymi o dopuszczalnym prądzie 0,3 A, których szerokość wynosi odpowiednio 2,46, 3,15 i 3,86 mm. Dzięki 2-punktowym kontaktom złącza BM29 charakteryzują się dużą niezawodnością, a solidny metalowy zatrzask zapewnia pomimo ich małych rozmiarów dużą odporność na udary i wibracje.
Zatrzaśnięcie jest sygnalizowane wyraźnie słyszalnym kliknięciem. Dzięki zastosowaniu metalowych prowadnic, przy próbie niewłaściwego podłączenia nie występuje ryzyko uszkodzenia mechanicznego. Złącza BM29 są kompatybilne z maszynami do automatycznego montażu.
Charakteryzują się dopuszczalnym napięciem pracy 30 VAC/DC, rezystancją kontaktów zasilających i sygnałowych nieprzekraczającą odpowiednio 30 mΩ i 100 mΩ oraz rezystancją izolacji wynoszącą >1000 MΩ. Ich zakres dopuszczalnych temperatur pracy rozciąga się od -40 do +85°C.
