Regulator impulsowy z wyjściem 1,8...5 V zasilany z pętli prądowej 4...20 mA
Pętla analogowa 4...20 mA wciąż funkcjonuje jako szeroko rozpowszechniony standard w systemach sterowania ze względu na proste 2-żyłowe połączenie i dużą niezawodność. Zasilanie podzespołów cyfrowych z \"nadwyżki\" prądu w pętli jest istotną kwestią w przypadku mikroprocesorów przetwarzających bezpośrednio dane pomiarowe czy też modemów HART (Highway Addressable Remote Transducer), pozwalając na transmisję danych i zasilania po tym samym przewodzie.
Konwencjonalne regulatory impulsowe nie nadają się do tego typu zastosowań, gdyż ich sprawność wyraźnie zmniejsza się przy małych obciążeniach, co skutkuje przekroczeniem prądu progowego 4 mA. Nie można tego skompensować zmniejszonym poborem prądu w trybie uśpienia, gdyż po przełączeniu w ten tryb wyłączane jest też wyjście regulatora.
Liniowe regulatory napięcia również nie nadają się do tego typu zastosowań ze względu na małą sprawność, ograniczającą dostępną moc wyjściową. Rozwiązaniem problemu jest specjalizowany regulator impulsowy R420-1.8/PL firmy Recom, mogący znaleźć zastosowanie w aplikacjach małej mocy, dla których maksymalny prąd wejściowy nie przekracza 3,6 mA.
Jest to regulator z wyjściem o napięciu z zakresu od 1,8 do 5 V, programowanym zewnętrznym rezystorem. Dostarcza do wyjścia trzykrotnie większy prąd w porównaniu z regulatorami liniowymi, bez wpływu na sygnał analogowy 4...20 mA.
Może też znaleźć zastosowanie w urządzeniach zasilanych baterią słoneczną. Umożliwia on obniżenie prądu w trybie idle do około 100 µA, wciąż utrzymując znamionowe napięcie na wyjściu.
Przykładowo, przy napięciu wyjściowym 24 VDC i prądzie wejściowym <3,5 mA parametry wyjściowe tego układu (np. 3,3 V/10 mA) w zupełności wystarczają do zasilania sensora, mikrokontrolera i modemu HART bez wpływu na funkcjonalność pętli i dokładność pomiaru.

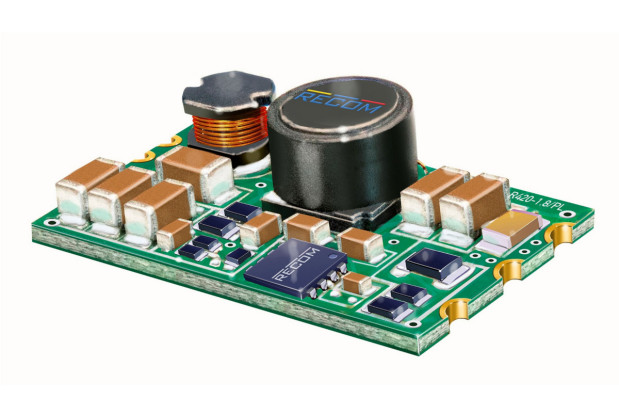

R420-1.8/PL jest dostarczany w postaci nieobudowanego modułu SMD o wymiarach 22,7 x 13,2 x 5,08 mm. Może pracować w szerokim zakresie temperatur toczenia od -40 do +105°C. Zawiera zabezpieczenie przed zwarciem wyjścia. Jest objęty 3-letnią gwarancją.
