8-kanałowy 10-bitowy przetwornik A/C SAR

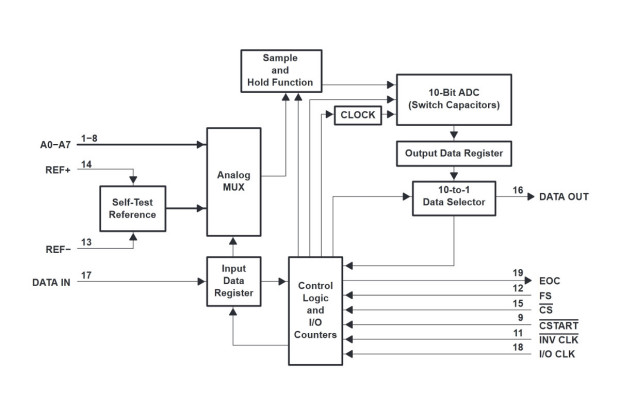

TLV1548 to 8-kanałowy 10-bitowy przetwornik A/C SAR o szerokim zakresie temperatur otoczenia od -40 do +125°C. Zawiera 4-żyłowy synchroniczny interfejs szeregowy mogący współpracować z portami SPI/QSPI mikroprocesorów. Przy współpracy z procesorami DSP rodziny TMS320 dodatkowy sygnał synchronizacyjny FS sygnalizuje początek ramki danych.

11-kanałowy multiplekser w stopniu wejściowym umożliwia przełączenie każdego z 8 kanałów do dowolnego z 3 napięć testowych: z wejścia VREF+ (nominalnie VCC) i VREF- (nominalnie GND) oraz różnicy (VREF+-VREF-)/2.

Układ próbkująco-pamiętający działa automatycznie z wyjątkiem trybu rozszerzonego cyklu, w którym moment pobierania próbek wyznacza sygnał na wejściu CSTART, a wyjście EOC sygnalizuje koniec cyklu konwersji.

TLV1548 pracuje z napięciem zasilania od 2,7 do 5,5 V. Udostępnia tryby pracy Fast conversion speed i Slow conversion speed, dla których czas konwersji wynosi odpowiednio 7 i 15 µs, a maksymalny pobór prądu zasilania odpowiednio 1,5 i 1,0 mA. Może być przełączany w tryb Power Down, w którym pobór prądu obniża się do 1 µA.
