Inteligentny moduł mocy 500 V/2,5 A do sterowania silnikami BLDC o mocy do 80 W
Oferta modułów IPD (Intelligent Power Device) firmy Toshiba powiększyła się o nowy układ oznaczony symbolem TPD4206F, zaprojektowany do sterowania silnikami BLDC o mocy do 80 W stosowanymi m.in. w urządzeniach AGD. Może on pracować w trybie sinusoidalnym lub trapezoidalnym.

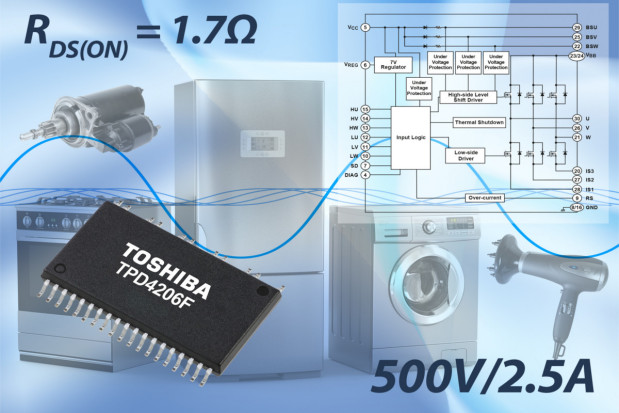

Jest układem wielochipowym, obejmującym sterownik, stopień mocy z 6 tranzystorami MOSFET o parametrach znamionowych 500 V/2,5 A oraz zespół obwodów zabezpieczających: nadprądowy, podnapięciowy i termiczny.
TPD4206F charakteryzuje się krótkim czasem regeneracji (90 ns) i małą rezystancją RDS(on) wewnętrznych tranzystorów MOSFET, wynoszącą 1,7 Ω oraz skutecznym odprowadzaniem ciepła. Całość zamknięto w 30-wyprowadzeniowej obudowie SOP o wymiarach 20 x 14 x 2 mm.
TPD4206F pozwala na realizację układu sterowania silnikami przy zapewnieniu dużej sprawności energetycznej i minimum zastosowanych podzespołów. Może być sterowany bezpośrednio z wyjść logicznych mikrokontrolerów.
