Magnetyczny 14-bitowy absolutny czujnik kąta 0...360° z interfejsem PSI5

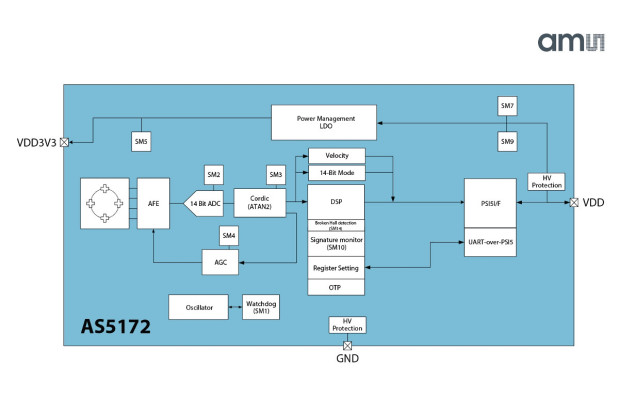

AS5172A/B to magnetyczny, absolutny czujnik kąta o zakresie pomiarowym 0...360° i 14-bitowej rozdzielczości, przeznaczony do zastosowań w motoryzacji. Zawiera szeregowy dwużyłowy interfejs PSI5 zapewniający szybką i niezawodną transmisję danych przy dużej odporności na zaburzenia elektromagnetyczne.

Występuje w dwóch wariantach obudów: TSSOP14 dla AS5172B oraz SIP dla AS5172A. Został zaprojektowany jako układ SEooC (Safety Element out of Context) zgodny z samochodowym standardem ISO26262 oraz zawiera wbudowane obwody autodiagnostyczne, co czyni go idealnym do zastosowań w aplikacjach motoryzacyjnych krytycznych pod względem bezpieczeństwa.

Uzyskał kwalifikację AEC-Q100. Zakres zastosowań AS5172A/B obejmuje pomiar położenia pedałów gazu i hamulca, przepustnicy, kierownicy, zaworów EGR, pomiar poziomu paliwa itp. Układ może też zostać skonfigurowany do pomiaru kąta w ograniczonym zakresie, np. od 0 do 10°, zapewniając najwyższą rozdzielczość w różnych zastosowaniach.

Dzięki zastosowaniu czujników Halla o dużej czułości, możliwa jest współpraca również z małymi, tanimi magnesami umieszczonymi pod lub nad obudową. Zakres indukcji magnetycznej wynosi od 10 do 90 mT.

AS5172A/B pracuje z napięciem zasilania od 4 do 16,5 V i zawiera zabezpieczenie przepięciowe do 20 V oraz zabezpieczenie przed odwróceniem polaryzacji do -18 V. Programowanie odbywa się za pośrednictwem linii VDD przez prosty interfejs jednożyłowy UART-over-PSI5.

Poza różnymi rodzajami obudów, AS5172A i AS5172B różnią się też zakresem dopuszczalnych temperatur pracy, wynoszącym odpowiednio -40...+125°C i -40...+150°C. Ich ceny hurtowe to odpowiednio 3,28 USD i 2,69 USD przy zamówieniach 1000 sztuk.
