15-watowy kontroler ładowania akumulatorów zgodny ze specyfikacją złącza USB Type-C

Od głośników bezprzewodowych po kamery klasy high-end, zestawy VR, a nawet urządzenia medyczne z napędem - w wielu produkowanych obecnie urządzeniach elektronicznych producenci korzystają z zalet złącza USB Type-C przy ładowaniu akumulatorów i transmisji strumieni multimedialnych. Dwa połączone szeregowo akumulatory litowo-jonowe zapewniają zazwyczaj wystarczającą moc do zasilania tego typu urządzeń, jednak muszą one również zostać ponownie naładowane.

Dotychczas, opracowywanie urządzeń z dwoma akumulatorami litowo-jonowymi połączonymi szeregowo wymagało zastosowania wielu dyskretnych komponentów elektronicznych w obwodzie ładowania, co zwiększało koszt produkcji i prawdopodobieństwo wystąpienia awarii.

Firma Maxim rozwiązała ten problem, wprowadzając na rynek pierwszy kontroler ładowania akumulatorów zgodny ze specyfikacją złącza USB Type-C, umożliwiający szybkie i bezpieczne ładowanie dwóch połączonych szeregowo akumulatorów litowo-jonowych.

MAX14748 jest kontrolerem o mocy wyjściowej 15 W, dużym stopniu integracji i dużej sprawności energetycznej, eliminującym konieczność stosowania kilku oddzielnych układów scalonych. Jego struktura wewnętrzna obejmuje ładowarkę, detektor wtyku USB Type-C, zabezpieczenie nadnapięciowe 28 V, zabezpieczenie ESD do 15 kV na liniach USB i ścieżkę wysokoprądową, umieszczone w obudowie WLP o wymiarach 3,97 x 2,77 x 0,64 mm.

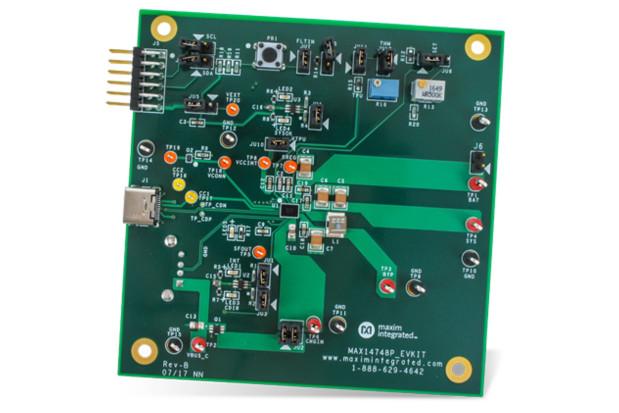

Układ zapewnia kompatybilność oddolną z wcześniejszym standardem ładowania USB BC1.2. Cena hurtowa MAX14748 wynosi 3,40 USD przy zamówieniach 1000 sztuk. Producent przygotował też dla projektantów zestaw ewaluacyjny MAX14748EVKIT# w cenie 77 USD.
