Ultraminiaturowe złącza wysokoprądowe o bardzo dużej gęstości prądu

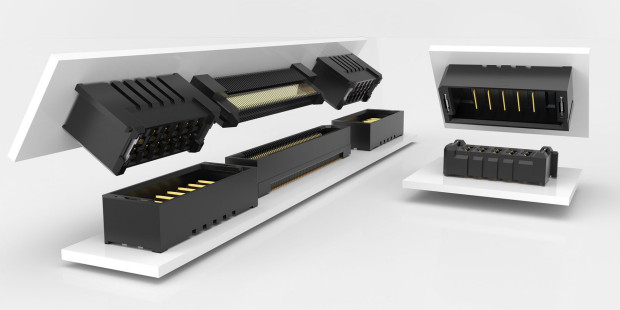

Firma Samtec zaprojektowała nową serię ultraminiaturowych złączy płytka-płytka o bardzo dużej gęstości prądu. Podczas, gdy tradycyjne tego typu złącza umożliwiają przewodzenie prądów o natężeniu do 20 A, dopuszczalny prąd dla złączy mPOWER serii UMPT/UMPS wynosi 18 A przy mniejszej o połowę powierzchni montażowej. Obecnie są one produkowane w wersjach zawierających od 2 do 5 wyprowadzeń rozstawionych co 2 mm, a w najbliższym czasie mają wejść do oferty wersje o maksymalnie 10 kontaktach.

Styki są pokrywane warstwą złota o grubości 0,25 µm lub 0,75 µm. Opcjonalne wyprowadzenia usztywniające zwiększają stabilność mocowania na płytce drukowanej. Ze względu na dostępność wielu wersji wymiarowych o wysokości od 5 do 12 mm, złącza wysokoprądowe mPOWER mogą być łatwo dodawane do istniejących i nowych projektów, pozwalając na realizację mieszanych systemów złączy sygnałowo-zasilających.

Są kompatybilne z szybkimi złączami sygnałowymi serii AcceleRate HD, Edge Rate, SEARAY, SEARAY 0,80 mm, LP Array, Q Strip, Q2 i Tiger Eye.
