Resetowalne wyłączniki termiczne do ochrony akumulatorów LiPo

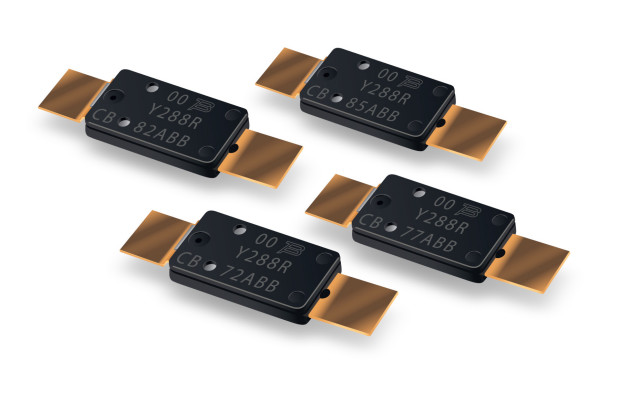

Firma Bourns wprowadziła do oferty serię najmniejszych na rynku resetowalnych wyłączników termicznych do ochrony nadprądowej i termicznej akumulatorów litowo-polimerowych. Wyłączniki serii CB pomimo mniejszej o ponad 25% objętości od wyłączników wcześniejszej serii NR, mogą pracować z tym samym natężeniem prądu. Są produkowane w niskoprofilowych obudowach o grubości 0,8 mm i szerokości 2,5 mm. Ze względu ma małe gabaryty nadają się doskonale do zastosowań w akumulatorach do smartfonów i innych miniaturowych urządzeń przenośnych, natomiast ze względu na duży dopuszczalny prąd pracy mogą być też stosowane w akumulatorach do tabletów i laptopów.

Wyłączniki serii CB charakteryzują się bardzo małą rezystancją wewnętrzną, wynoszącą od 2,2 mΩ, a ich dopuszczalny prąd przewodzenia wynosi w zależności od wersji od 6 do 11 A w temperaturze +60°C. Dostępne są wersje o czterech temperaturach progowych, wynoszących 72°C, 77°C, 82°C i 85°C przy tolerancji ±5°C. Na indywidualne zamówienia mogą być produkowane również wersje o węższym przedziale tolerancji. Reset wyłącznika następuje po obniżeniu się jego temperatury o co najmniej 10°C poniżej minimalnej temperatury zadziałania oraz po wyłączeniu i ponownym włączeniu zasilania. Do produkcji wyłączników serii CB wykorzystano mechanizm bimetaliczny o dużej odporności na korozję, mogący pracować w środowiskach o dużej wilgotności.
