Złącza elastyczne FFC/FPC o dopuszczalnej temperaturze pracy +125°C

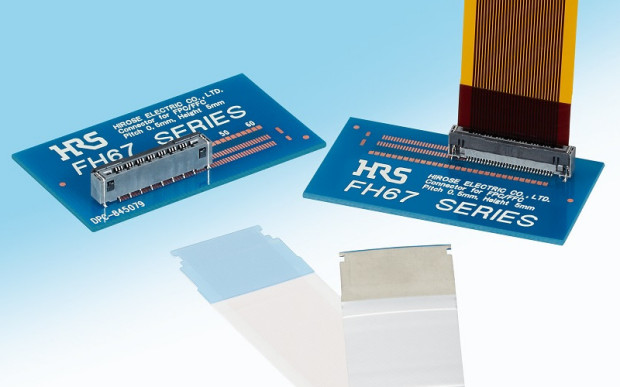

Nowe złącza elastyczne FFC/FPC (flat flexible cable/flat printed circuit) serii FH67 firmy Hirose wyróżniają się możliwością pracy w większej temperaturze otoczenia niż w przypadku wersji standardowych, sięgającej +125°C. Są to złącza o rozstawie wyprowadzeń 0,5 mm, przystosowane do montażu pionowego SMT. Oferują mechanizm One Action Lock, umożliwiający łatwy montaż taśmy w złączu bez otwierania zatrzasku. Może to być wykonane jedną ręką lub przez robota, podobnie jak w przypadku wyjmowania taśmy ze złącza, co zapewnia oszczędność czasu i zmniejsza ryzyko powstania uszkodzeń.

Złącza FH67 charakteryzują się dużą niezawodnością, wynikającą z zastosowania dwupunktowego kontaktu sprężynowego oraz dodatkowego elementu czyszczącego styki. Ogranicza to ryzyko awarii wskutek wilgoci i kurzu, wnikających do wnętrza mechanizmu. Kontakty masy umożliwiają ekranowanie złącza, ograniczając poziom zaburzeń elektromagnetycznych. Ze względu na swoje właściwości, złącza FH67 nadają się idealnie do zastosowań w motoryzacji, aparaturze medycznej i urządzeniach smart home.

Ważniejsze dane techniczne:

• liczba kontaktów: 30,
• rozstaw wyprowadzeń: 0,5 mm,
• wysokość: 5,2 mm,
• prąd znamionowy: maks. 0,5 A,
• napięcie znamionowe: 50 V AC/DC,
• zakres temperatur pracy: od -55 do +125°C
