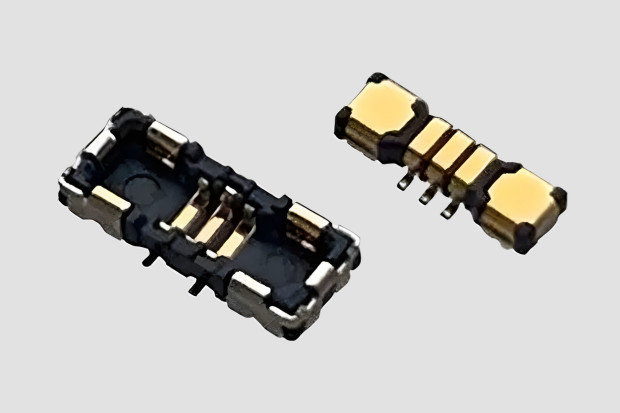

Miniaturowe, płaskie złącza SMD płytka-płytka z 2 pinami zasilania i 1...5 pinami sygnałowymi

W ofercie firmy Kyocera AVX są obecnie dostępne miniaturowe złącza płytka-płytka serii 5811, zaprojektowane do zastosowań w urządzeniach przenośnych o dużej gęstości upakowania podzespołów. Ich szeroki zakres dopuszczalnej temperatury pracy od -40 do +85°C pozwala również na zastosowania w przemyśle.

Złącza serii 5811 charakteryzują się szerokością 1,7 mm i płaską konstrukcją (grubość 0,6 mm), ograniczającą ryzyko uszkodzeń mechanicznych i umożliwiającą ciasny montaż płytek w małej odległości od siebie. Zawierają 2 piny zasilające o dopuszczalnym prądzie przewodzenia równym 3,0 A oraz od 1 do 5 pinów sygnałowych (0,3 A), umieszczonych w odległości 0,35 mm od siebie. Napięcie znamionowe złączy serii 5811 wynosi 60 V_DC, a wytrzymałość dielektryczna 250 V_AC rms/1 min. Dobrze słyszalne kliknięcie informuje użytkownika o poprawnym zainstalowaniu wtyku w gnieździe, a duża siła trzymania zapobiega przypadkowemu rozłączeniu.
