Szybkie złącza wielorzędowe do systemów transmisyjnych 112G PAM4

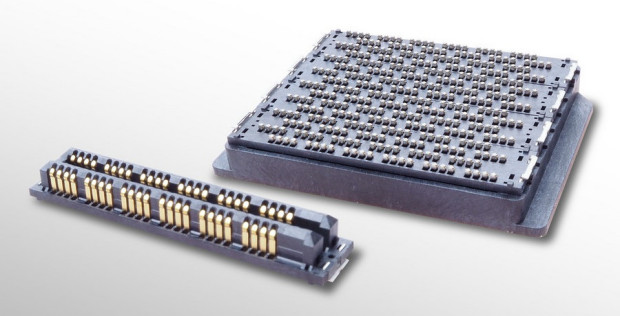

W odpowiedzi na coraz większe zapotrzebowanie rynkowe na szybkie złącza do systemów transmisyjnych 112G PAM4, firma Yamaichi Electronics opracowała nową serię złączy wielorzędowych YTM. Są to jedne z najbardziej zaawansowanych złączy płytka-płytka, charakteryzujących się równocześnie bardzo dużą gęstością kanałów i modułową konstrukcją. Występują w wariantach o różnej liczbie pinów i różnej wysokości. Pojedynczy wtyk zawiera 96 linii. Wtyki mogą być łączone w matryce o maksymalnej pojemności 960 linii, których wymiary wynoszą do 60 x 30 mm. Wtyki są dostępne w wersjach o wysokości od 5 do 10 mm w krokach co 1 mm, a po zastosowaniu ramki (interposer) łączącej moduły, całkowita wysokość złącza może wynosić od 11 mm do 40 mm. Impedancja charakterystyczna 92 Ω pozwala na zastosowania w aplikacjach 85 Ω i 100 Ω.
Złącza YTM charakteryzują się dopuszczalnym napięciem pracy 24 VAC, wytrzymałością dielektryczną 100 VAC (1 min.), izolacją rezystancji 100 MΩ oraz rezystancją kontaktu 20 mΩ (@ 100 mA). Mogą pracować w maksymalnej temperaturze otoczenia +105°C, a ich niezawodność producent ocenia na 100 cykli mechanicznych.
