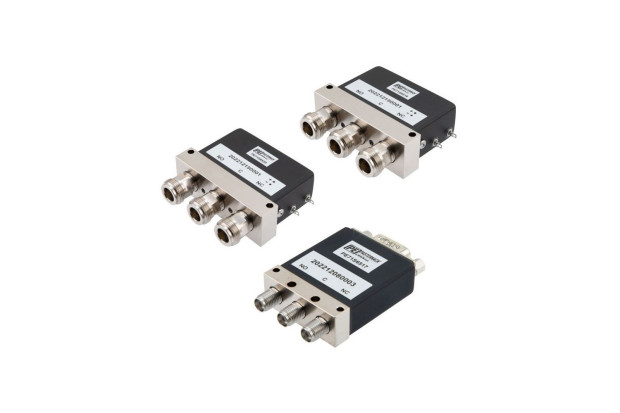

Przekaźniki elektromechaniczne do routingu sygnałów dużej mocy w paśmie do 18 GHz

Firma Pasternack, specjalizująca się w produkcji komponentów do aplikacji w.cz. i mikrofalowych, opracowała nową serię przekaźników elektromechanicznych SPDT do routingu sygnałów dużej mocy z szerokiego zakresu częstotliwości do 18 GHz. Są one produkowane w szczelnych obudowach o stopniu ochrony IP64. Spełniają wymogi norm militarnych MIL-STD-202 w zakresie odporności na udary i wibracje, a ich zakres dopuszczalnej temperatury pracy rozciąga się od -54 do +85°C.

Przekaźniki PE71S651x mogą znaleźć zastosowanie w lotnictwie, aparaturze pomiarowej, wojskowych i cywilnych systemach komunikacyjnych, telewizji satelitarnej oraz w działach badawczo-rozwojowych. Wykazują bardzo małe straty wtrącone, już od 0,15 dB oraz zapewniają izolację do co najmniej 85 dB. Umożliwiają przełączanie sygnałów o mocy ciągłej nawet do 600 W. Występują w wersjach za złączami sygnałowymi typu SMA i N.



PE71S6517

PE71S6518

PE71S6519

PE71S6520

Pasmo

DC...18 GHz

DC...12 GHz

VSWR

typ. 1,2:1, maks. 1,4:1

Straty wtrącone

typ. 0,25 dB

typ. 0,2 dB

Izolacja

>85 dB

>90 dB

Żywotność

>2 milionów cykli

>1 miliona cykli

Zasilanie

12 VDC

28 VDC

12 VDC

28 VDC

Moc wejściowa

do 90 W

do 600 W

Złącze sygnałowe

SMA

N
