Wysokoprofilowe gniazdo USB-C z możliwością łatwej inspekcji połączeń

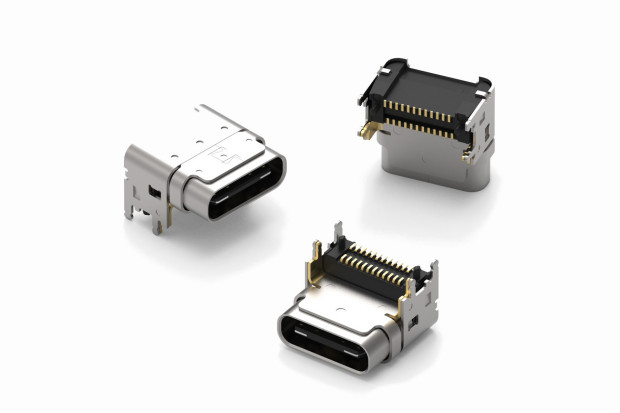

Wurth Elektronik powiększa ofertę gniazd USB-C o nowy 24-wyprowadzeniowy wariant WR-COM USB 3.1 Type C (ozn. 632722200212) do montażu poziomego SMT. Charakteryzuje się on wysokoprofilową konstrukcją, zapewniającą dobrą widoczność punktów lutowniczych, zorganizowanych w dwa rzędy po 12 pinów. Jest kompatybilny nie tylko ze standardami USB 3.2 Gen 1x2 i USB Power Delivery, ale może również pracować w trybach accessory (do urządzeń z systemem Android) i alternate (do współpracy z wyświetlaczem) z transmisją sygnałów analogowych za pośrednictwem linii D+/D-.
Gniazdo WR-COM USB 3.1 Type-C wykazuje niezawodność wynoszącą 10 tys. cykli mechanicznych, a jego zakres dopuszczalnej temperatury pracy rozciąga się od -40 do +120°C. Nie tylko piny sygnałowe, ale też zewnętrzne piny wzmacniające, połączone z ekranem, zawierają pozłacane kontakty, co zapewnia bardzo małą rezystancję pomiędzy gniazdem i płytką PCB.
Pozostałe dane techniczne:
- napięcie robocze: 20 VDC,
- izolacja: 100 VAC,
- rezystancja kontaktów: 40 mΩ,
- klasa palności: UL94 V-0.
