Wieloportowe złącza SMPM Magnum RF serii GPPC w wersjach o wysokości 3,94 mm

Wieloportowe złącza SMPM Magnum RF serii GPPC z oferty firmy Samtec są teraz dostępne w wersjach kątowych, niskoprofilowych o wysokości zmniejszonej do 3,94 mm, oznaczonych dodatkowymi sufiksami -RA -SM. Są to złącza o dużej gęstości kanałów, umożliwiające transmisję sygnałów o częstotliwościach do 50 GHz. W porównaniu z tradycyjnymi złączami SMPM, pozwalają zwiększyć gęstość kanałów o 40%. Występują w wersjach 2-, 4-, 6-, 8- i 10-kanałowych z mechanizmem push-on, ułatwiającym łączenie/rozłączanie. Mogą znaleźć zastosowanie w szykach fazowanych, sieciach komunikacyjnych 5G/6G, aparaturze pomiarowej oraz w aplikacjach militarnych.

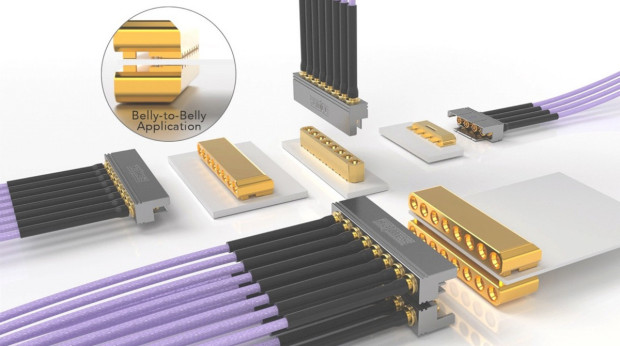

Przykładem pełnego wykorzystania zalet nowych złączy GPPC -RA -SM są aplikacje typu belly-to-belly, w których dwa złącza są zamontowane na krawędzi płytki drukowanej po obu jej stronach. Taka konstrukcja pozwala maksymalnie wykorzystać dostępną przestrzeń oraz podwoić gęstość kanałów i przepustowość.
